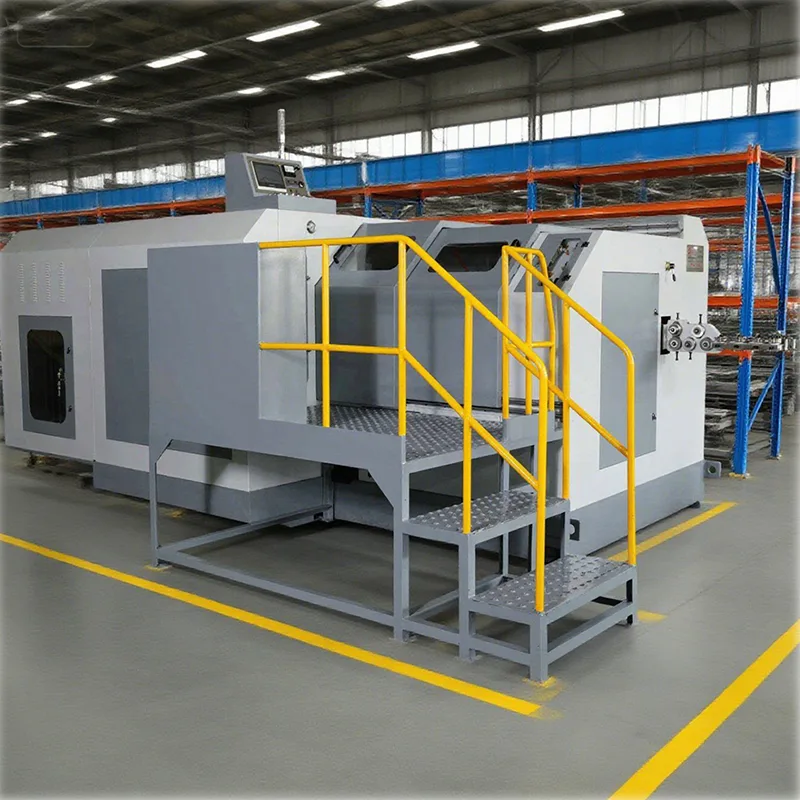

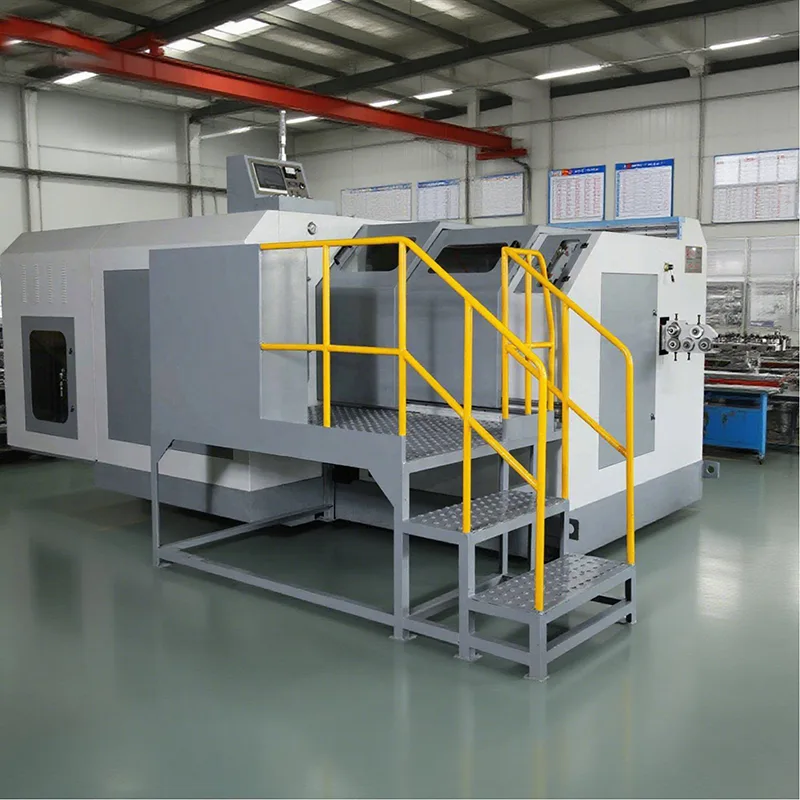

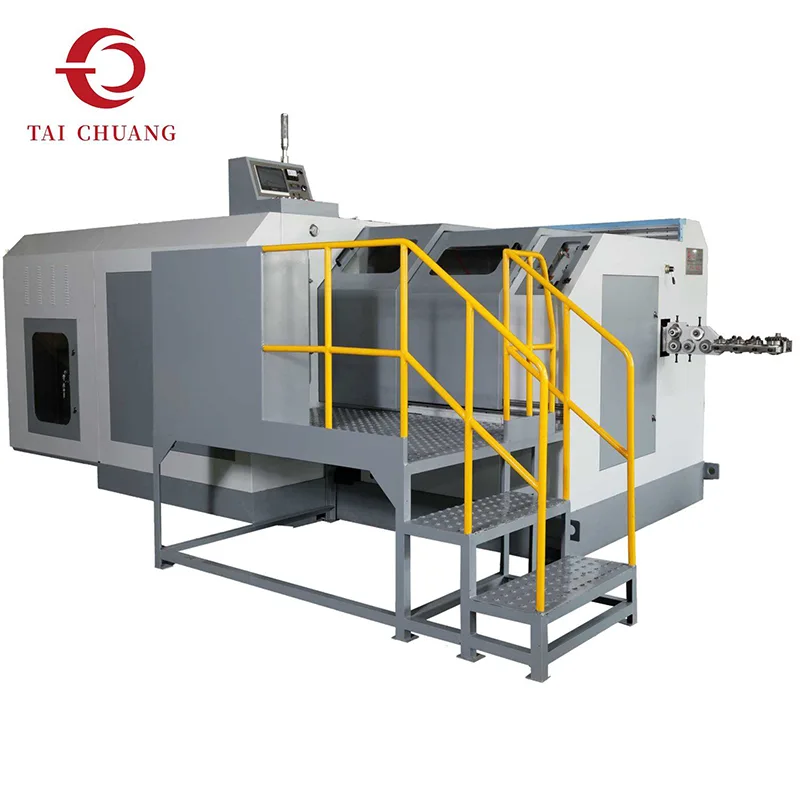

4-Stationen-Bolzenformer

Als Teil der Kaltstauchmaschinenreihe erweitert der von TAICHUANG gelieferte 4-Stationen-Bolzenformer die Umformfähigkeit um eine zusätzliche Stauchstufe. Der vierstufige Prozess ermöglicht eine allmählichere Materialumverteilung und eine verfeinerte Kopfformung, wodurch sich diese Konfiguration für Befestigungsdesigns eignet, die eine genauere Maßkontrolle und eine größere Formflexibilität erfordern. Wählen Sie uns als Ihren Lieferanten und holen Sie sich noch heute ein Werksangebot ein!

Anfrage absenden

Produktbeschreibung

Ein 4-Stationen-Bolzenformer verbessert den Umformprozess, indem er die Verformung auf eine zusätzliche Station verteilt. Dadurch kann das Material während des Vortriebs langsamer fließen, wodurch die Spannungskonzentration verringert und die Formkonsistenz für anspruchsvollere Bolzenkonstruktionen verbessert wird.

Bei Kaltstauchmaschinenanwendungen bietet die zusätzliche Station mehr Freiheit bei der Werkzeuganordnung und Formlogik. Es unterstützt Schraubenköpfe mit Unterlegscheiben, Flanschen oder Sonderkonturen, die in einem dreistufigen Prozess nur schwer zu erreichen sind. Durch die schrittweise Steuerung der Verformung trägt der 4-Stationen-Bolzenformer zur Verbesserung der Symmetrie und Oberflächenqualität bei.

TAICHUANG präsentiert diese Schraubenformer-Option für Käufer, die eine breitere Kompatibilität des Verbindungsdesigns benötigen und ein Gleichgewicht zwischen Umformkomplexität und stabilem Produktionsverhalten suchen.

Produktspezifikationen

Modell	Einheit	SJBF-44L	SJBF-64S	SJBF-64L	SJBF-84S	SJBF-84L	SJBF-84LL
Schmiedestation	NEIN.	4	4	4	4	4	4
Schmiedekraft	kg	15000	45000	45000	75000	80000	80000
Max. Trenndurchmesser	mm	Φ6	Φ8	Φ10	Φ10	Φ10	Φ10
Maximale Schnittlänge	mm	70	100	145	110	200	230
Geschwindigkeitsbereich	Stk./Min	160-250	140-250	80-150	120-220	50-130	60-120
PKO-Schlaganfall	mm	10	15	30	26	26	30
K.O.Stroke	mm	65	85	135	90	170	215
Hauptschlittenhub	mm	100	136	210	140	270	370
Hauptmotor	kw	11	15	15	22	22	22
Größe der Stanzform	mm	Φ20*30L	Φ30*45L	Φ30*55L	Φ35*50L	Φ35*59L	Φ35*60L
Stanzformgröße	mm	Φ32*62L	Φ40*90L	Φ40*90L	Φ45*115L	Φ45*115L	Φ45*115L
Hauptformgröße	mm	Φ38*75L	Φ50*110L	Φ50*155L	Φ60*120L	Φ60*190L	Φ60*240L
Die Tonhöhe	mm	48	60	60	80	80	80
Maschinenabmessungen (L"B"H)	cm	277185118,5	350200170	380200170	420230190	560240220	650245220
Referenzgewicht heben	Tonne	4.5	9	11	13.5	18	22
Normale Schraubengröße	mm	2-4	3-6	3-6	5-8	5-8	5-8
Schaftlänge des Rohlings	mm	10-60	10-70	25-125	15-77	25-160	70-205

Modell	Einheit	SJBF-104S	SJBF-104L	SJBF-134S	SJBF-134L	SJBF-134LL	SJBF-134UL
Schmiedestation	NEIN.	4	4	4	4	4	4
Schmiedekraft	kg	85000	85000	120000	130000	130000	155000
Max. Trenndurchmesser	mm	Φ12	Φ12	Φ15	Φ15	Φ15	Φ18
Maximale Schnittlänge	mm	135	190	145	200	305	450
Geschwindigkeitsbereich	Stk./Min	95-160	70-130	100-150	75-120	50-80	32-60
PKO-Schlaganfall	mm	30	30	30	40	40	60
K.O.Stroke	mm	115	170	115	170	280	420
Hauptschlittenhub	mm	190	280	200	270	380	580
Hauptmotor	kw	30	30	30	37	37	45
Größe der Stanzform	mm	Φ45*59L	Φ45*59L	Φ63*69L	Φ63*69L	Φ55*70L	Φ58*80L
Stanzformgröße	mm	Φ53*115L	Φ53*115L	Φ60*130L	Φ60*130L	Φ60*229L	Φ60*229L
Hauptformgröße	mm	Φ75*135L	Φ75*185L	Φ86*135L	Φ86*190L	Φ86*305L	Φ86*4540L
Die Tonhöhe	mm	94	94	98	110	110	110
Maschinenabmessungen (L"B"H)	cm	450260210	520260230	460270200	530280230	710310260	800350300
Referenzgewicht heben	Tonne	17	21	22	26	38	50
Normale Schraubengröße	mm	6-10	6-10	8-12.7	8-14	8-14	8-14
Schaftlänge des Rohlings	mm	15-110	20-160	20-110	25-160	60-270	120-400

Modell	Einheit	SJBF-164S	SJBF-164LL	SJBF-164UL	SJBF-204L	SJBF-204LL	SJBF-254SL
Schmiedestation	NEIN.	4	4	4	4	4	4
Schmiedekraft	kg	220000	220000	230000	380000	380000	450000
Max. Trenndurchmesser	mm	Φ18	Φ20	Φ23	Φ23	Φ23	Φ30
Maximale Schnittlänge	mm	200	350	510	240	360	260
Geschwindigkeitsbereich	Stk./Min	70-110	40-70	35-50	50-80	40-65	40-70
PKO-Schlaganfall	mm	45	45	60	50	50	40
K.O.Stroke	mm	170	320	510	220	320	210
Hauptschlittenhub	mm	260	490	670	346	496	330
Hauptmotor	kw	55	55	75	75	75	110
Größe der Stanzform	mm	Φ60*90L	Φ64*100L	Φ74*120L	Φ75*120L	Φ75*120L	Φ80*130L
Stanzformgröße	mm	Φ75*185L	Φ75*185L	Φ75*250L	Φ90*215L	Φ90*215L	Φ120*270L
Hauptformgröße	mm	Φ100*190L	Φ100*345L	Φ100*510L	Φ125*240L	Φ125*345L	Φ140*250L
Die Tonhöhe	mm	120	120	120	140	140	160
Maschinenabmessungen (L"B"H)	cm	650310260	870320300	1000320340	760320300	870320320	830430330
Referenzgewicht heben	Tonne	43	60	80	62	75	105
Normale Schraubengröße	mm	10-16	10-16	12-20	12-20	12-20	14-27
Schaftlänge des Rohlings	mm	20-160	70-310	150-490	25-210	70-310	35-210

Modell	Einheit	SJBF-254L	SJBF-254LL	SJBF-304L	SJBF-304LL	SJBF-384LL
Schmiedestation	NEIN.	4	4	4	4	4
Schmiedekraft	kg	450000	450000	600000	600000	900000
Max. Trenndurchmesser	mm	Φ30	Φ30	Φ38	Φ38	Φ42
Maximale Schnittlänge	mm	320	380	400/430	450	500
Geschwindigkeitsbereich	Stk./Min	35-65	35-60	30-50	25-45	25-40
PKO-Schlaganfall	mm	45	45	50	60	60
K.O.Stroke	mm	280	315	330/380	420	442
Hauptschlittenhub	mm	420	510	520/540	620	656
Hauptmotor	kw	110	110	132	132	200
Größe der Stanzform	mm	Φ99*150L	Φ99*150L	Φ118*180L	Φ118*180L	Φ120*180L
Stanzformgröße	mm	Φ120*270L	Φ120*270L	Φ140*270L	Φ140*300L	Φ150*300L
Hauptformgröße	mm	Φ148*300L	Φ148*345L	Φ185*355L/Φ185/380L	Φ185*460L	Φ215*480L
Die Tonhöhe	mm	160	160	200	200	235
Maschinenabmessungen (L"B"H)	cm	910420350	980420350	1000470460	1100490400	1200500410
Referenzgewicht heben	Tonne	120	125	170	200	220
Normale Schraubengröße	mm	14-27	14-27	24-30	24-30	24-42
Schaftlänge des Rohlings	mm	60-260	70-310	60-320/80-350	70-400	150-420

Formvorteile

Zusätzlicher Umformschritt für komplexe Kopfdesigns

Verbesserte Kontrolle der Kopfsymmetrie und -abmessungen

Verbesserte Werkzeugflexibilität

Breitere Kompatibilität der Befestigungsdesigns

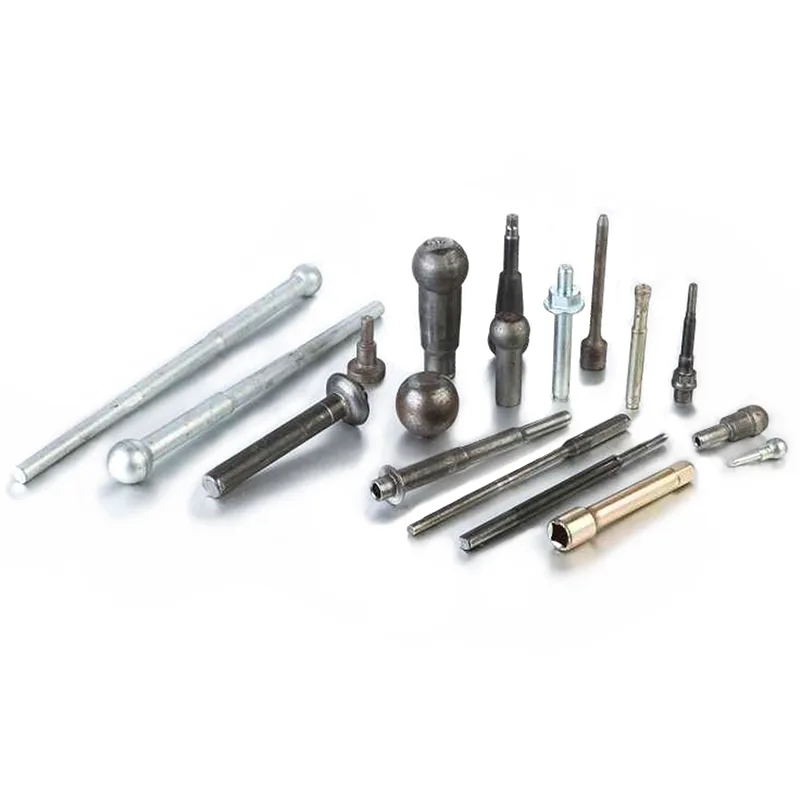

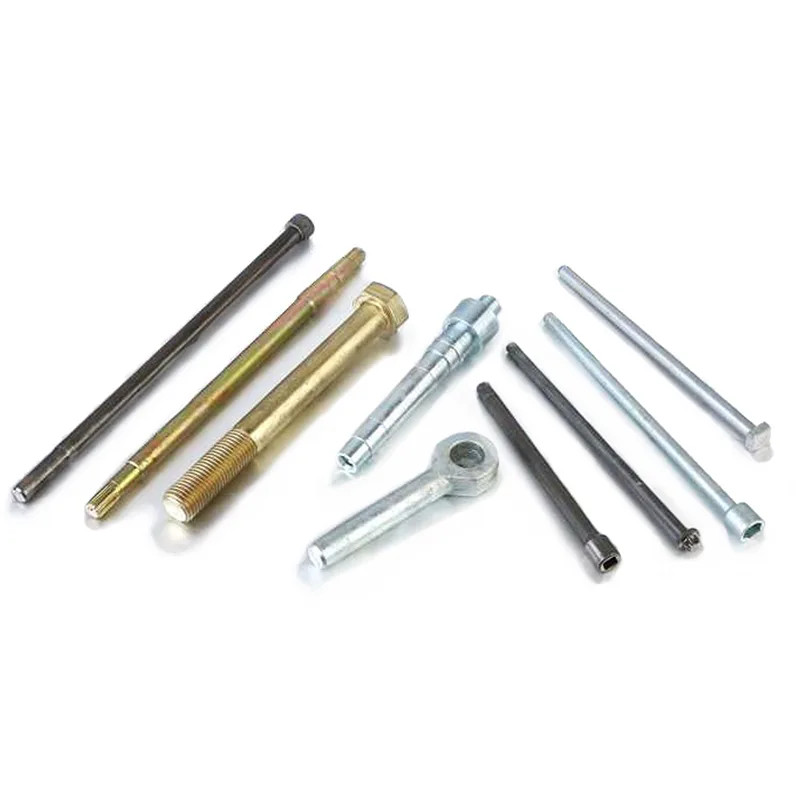

Anwendungsfelder

Befestigungselemente für die Automobilindustrie

Strukturbolzen

Verbindungselemente für Maschinen und Geräte

Kundenspezifische Bolzenkonstruktionen

FAQ

F1: Wie unterscheidet sich ein 4-Stationen-Bolzenformer von einem 3-Stationen-Modell?

Die zusätzliche Station ermöglicht eine schrittweisere Formung und unterstützt komplexere Bolzenformen.

F2: Ist es für Präzisionsbefestigungen geeignet?

Ja, es wird häufig für Anwendungen ausgewählt, die eine bessere Maßhaltigkeit erfordern.
