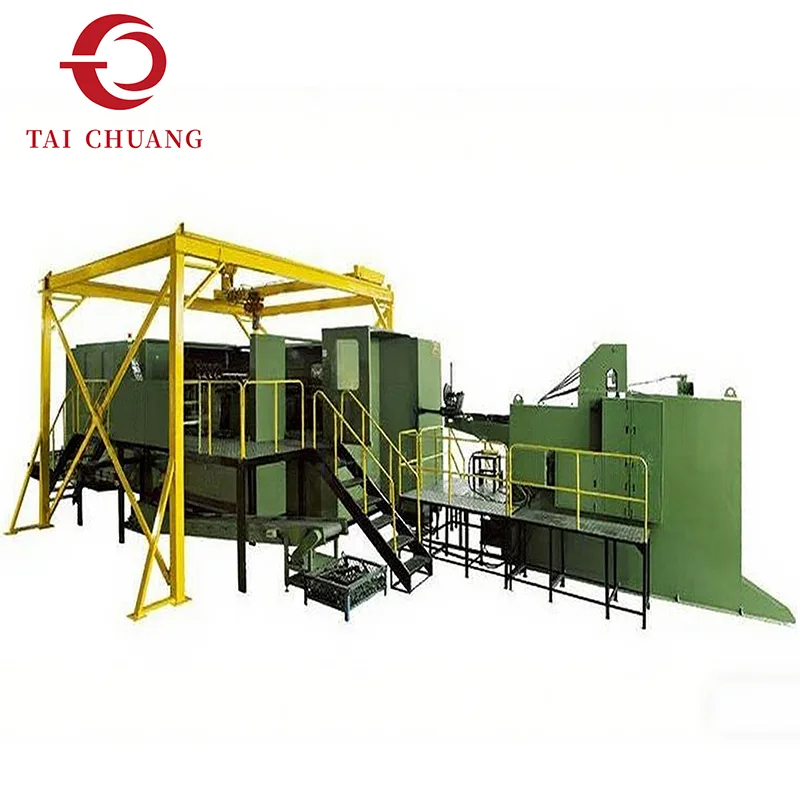

Unsere Hochleistungs-Teilkaltstauchmaschine ist speziell für die Umformung von Materialien mit größerem Durchmesser und die Bewältigung höherer Umformlasten konzipiert. Im Vergleich zu Standardmodellen verfügt es über einen schwereren Rahmen, ein verstärktes Antriebssystem und eine größere Gesamtformkapazität.
Die Produktion schwerer Bauteile erfordert einen gleichmäßigen Umformdruck und eine präzise Materialpositionierung während des gesamten Prozesses. Diesen Anforderungen wird diese Maschine durch ihren robusten mechanischen Aufbau und stabile, kontrollierbare Umformzyklen gerecht.
TAICHUANG bietet hochbelastbare Kaltstauchlösungen für Hersteller, die große mechanische Komponenten und hochbelastbare industrielle Verbindungselemente herstellen.
|
Modell |
Einheit |
SJBP(H)-136L |
SJBP(H)-137L |
SJBP(H)-138L |
SJBP(H)-166S |
SJBP(H)-167S |
SJBP(H)-168S |
|
Schmiedestation |
NEIN. |
6 |
7 |
8 |
6 |
7 |
8 |
|
Schmiedekraft |
kg |
180000 |
180000 |
180000 |
350000 |
350000 |
350000 |
|
Max. Trenndurchmesser |
mm |
Φ23 |
Φ23 |
Φ23 |
Φ28 |
Φ28 |
Φ28 |
|
Maximale Schnittlänge |
mm |
190 |
190 |
190 |
200 |
200 |
200 |
|
Geschwindigkeitsbereich |
Stk./Min |
50-90 |
50-90 |
50-80 |
50-80 |
40-70 |
40-70 |
|
PKO-Schlaganfall |
mm |
30-50 |
30-50 |
30-50 |
30-50 |
30-50 |
30-50 |
|
K.O.Stroke |
mm |
175 |
175 |
175 |
180 |
180 |
180 |
|
Hauptschlittenhub |
mm |
270 |
270 |
270 |
274 |
274 |
274 |
|
Hauptmotor |
kw |
45 |
45 |
45 |
75 |
75 |
75 |
|
Größe der Stanzform |
mm |
Φ75*100L |
Φ75*100L |
Φ75*100L |
Φ80*100L |
Φ80*100L |
Φ80*100L |
|
Stanzformgröße |
mm |
Φ60*130L |
Φ60*130L |
Φ60*130L |
Φ85*185L |
Φ85*185L |
Φ85*185L |
|
Hauptformgröße |
mm |
Φ94*190L (315L) |
Φ94*190L (315L) |
Φ94*190L (315L) |
Φ116*200L (315L) |
Φ116*200L (315L) |
Φ116*200L (315L) |
|
Die Tonhöhe |
mm |
110 |
110 |
110 |
129 |
129 |
129 |
|
Maschinenabmessungen (L*"B"*H) |
cm |
670*310*270 |
670*320*270 |
690*330*270 |
740*350*285 |
740*360*290 |
760*390*300 |
|
Referenzgewicht heben |
Tonne |
38 |
41 |
45 |
60 |
63 |
65 |
|
Max. Schmiededurchmesser am Kopf |
mm |
Φ28 |
Φ28 |
Φ28 |
Φ32 |
Φ35 |
Φ35 |
|
Normale Schraubengröße |
mm |
8-14 |
8-14 |
8-14 |
10-18 |
10-18 |
10-18 |
|
Schaftlänge des Rohlings |
mm |
20-160 |
20-160 |
20-160 |
20-160 |
20-160 |
20-160 |
|
Modell |
Einheit |
SJBP(H)-206L |
SJBP(H)-207L |
SJBP(H)-277LL |
SJBP(H)-208L |
SJBP(H)-256L |
SJBP(H)-257L |
SJBP(H)-258L |
|
Schmiedestation |
NEIN. |
6 |
7 |
7 |
8 |
6 |
7 |
8 |
|
Schmiedekraft |
kg |
470000 |
470000 |
470000 |
470000 |
590000 |
590000 |
590000 |
|
Max. Trenndurchmesser |
mm |
Φ36 |
Φ36 |
Φ36 |
Φ36 |
Φ40 |
Φ40 |
Φ40 |
|
Maximale Schnittlänge |
mm |
240 |
240 |
360 |
240 |
320 |
320 |
320 |
|
Geschwindigkeitsbereich |
Stk./Min |
40-65 |
40-65 |
25-50 |
35-55 |
30-60 |
30-60 |
30-60 |
|
PKO-Schlaganfall |
mm |
30-50 |
30-50 |
60 |
30-50 |
30-50 |
30-50 |
30-50 |
|
K.O.Stroke |
mm |
220 |
220 |
325 |
220 |
280 |
280 |
280 |
|
Hauptschlittenhub |
mm |
346 |
346 |
496 |
346 |
420 |
420 |
420 |
|
Hauptmotor |
kw |
110 |
110 |
110 |
110 |
132 |
132 |
132 |
|
Größe der Stanzform |
mm |
Φ109*150L |
Φ109*150L |
Φ109*150L |
Φ109*150L |
Φ129*150L |
Φ129*150L |
Φ129*150L |
|
Stanzformgröße |
mm |
Φ90*215L |
Φ90*215L |
Φ90*215L |
Φ90*215L |
Φ120*270L |
Φ120*270L |
Φ120*270L |
|
Hauptformgröße |
mm |
Φ125*240L (410L) |
Φ125*240L (410L) |
Φ125*345L (430L) |
Φ125*240L (410L) |
Φ148*300L (430L) |
Φ148*300L (430L) |
Φ148*300L (430L) |
|
Die Tonhöhe |
mm |
140 |
140 |
140 |
140 |
160 |
160 |
160 |
|
Maschinenabmessungen (L*"B"*H) |
cm |
840*415*320 |
840*425*320 |
930*410*325 |
840*440*320 |
1010*485*350 |
1010*500*350 |
1010*520*350 |
|
Referenzgewicht heben |
Tonne |
90 |
94 |
100 |
98 |
145 |
155 |
165 |
|
Max. Schmiededurchmesser am Kopf |
mm |
Φ50 |
Φ50 |
Φ50 |
Φ50 |
Φ60 |
Φ60 |
Φ60 |
|
Normale Schraubengröße |
mm |
12-22 |
12-22 |
12-22 |
12-22 |
16-28 |
16-28 |
16-28 |
|
Schaftlänge des Rohlings |
mm |
30-210 |
30-210 |
100-310 |
30-210 |
60-260 |
60-260 |
60-260 |

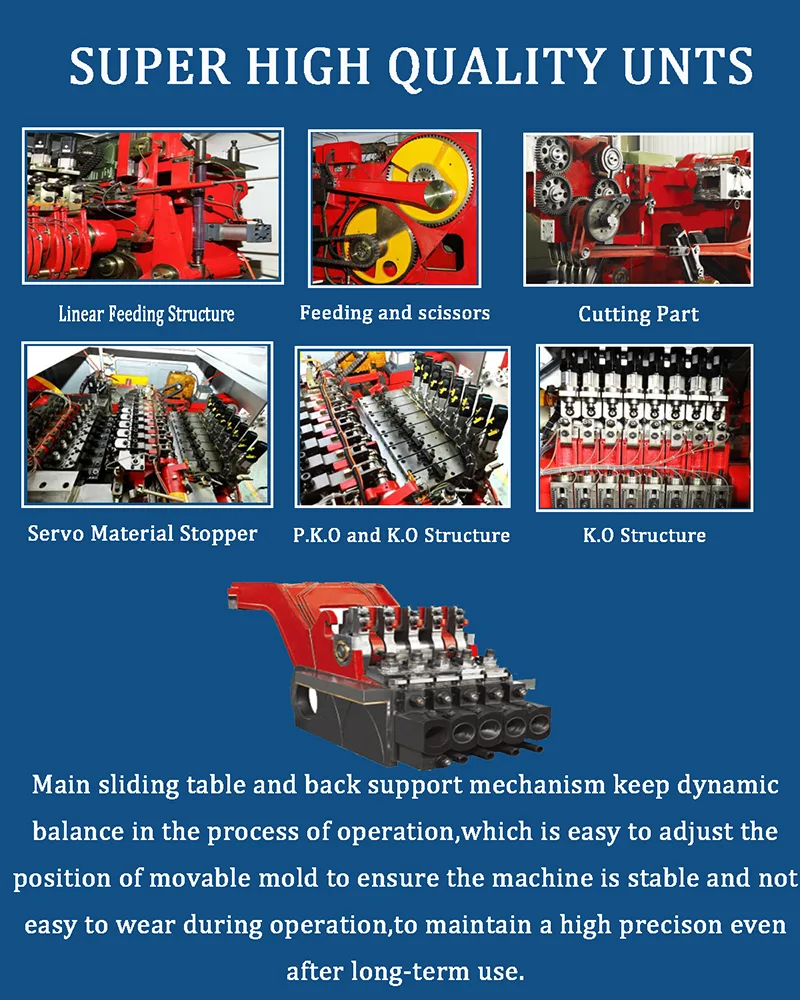

Verstärkter Hochbau
Diese Hochleistungs-Kaltstauchmaschine verfügt über eine verstärkte Struktur für eine stabile Produktion unter hohen Belastungen.
1. Hochsteifer Maschinenrahmen für reduzierte Vibrationen bei hoher Belastung
2. Verbesserte Stabilität der Kurbel- und Schlittenbaugruppe
3. Optimierte Stoßdämpfung für einen reibungsloseren Betrieb
4. Höhere Umformkraftkapazität für großformatige Teile
5. Verstärkte Matrizenausrichtung zur Aufrechterhaltung der Präzision
Diese Konstruktionsmerkmale gewährleisten eine gleichbleibende Leistung auch bei der Verarbeitung von großvolumigem Material.
Unsere Hochleistungs-Kaltstauchmaschine bietet gezielte Vorteile für schwere Umformaufgaben im industriellen Maßstab:
· Bewältigt problemlos Materialzuschnitte mit großem Durchmesser, wodurch die Einschränkungen von Standardmaschinen beseitigt werden
1. Liefert stabile Umformergebnisse für hochfeste Metalle und gewährleistet eine gleichbleibende Teilequalität
2. Verbesserte strukturelle Haltbarkeit unter kontinuierlicher hoher Belastung, wodurch Wartungsausfallzeiten reduziert werden
3. Zuverlässige Leistung für Industriebetriebe mit langen Zyklen, die den Anforderungen der Großserienfertigung gerecht werden
4. Ausgewogene Spannungsverteilung über die Werkzeuge, wodurch die Werkzeuglebensdauer verlängert und die Produktionskosten gesenkt werden
Dieses Modell ist die ideale Upgrade-Wahl für Hersteller, die über Standard-Tonnagesysteme hinausgehen und robuste Umformkapazitäten für die Schwerindustrie erwerben möchten.

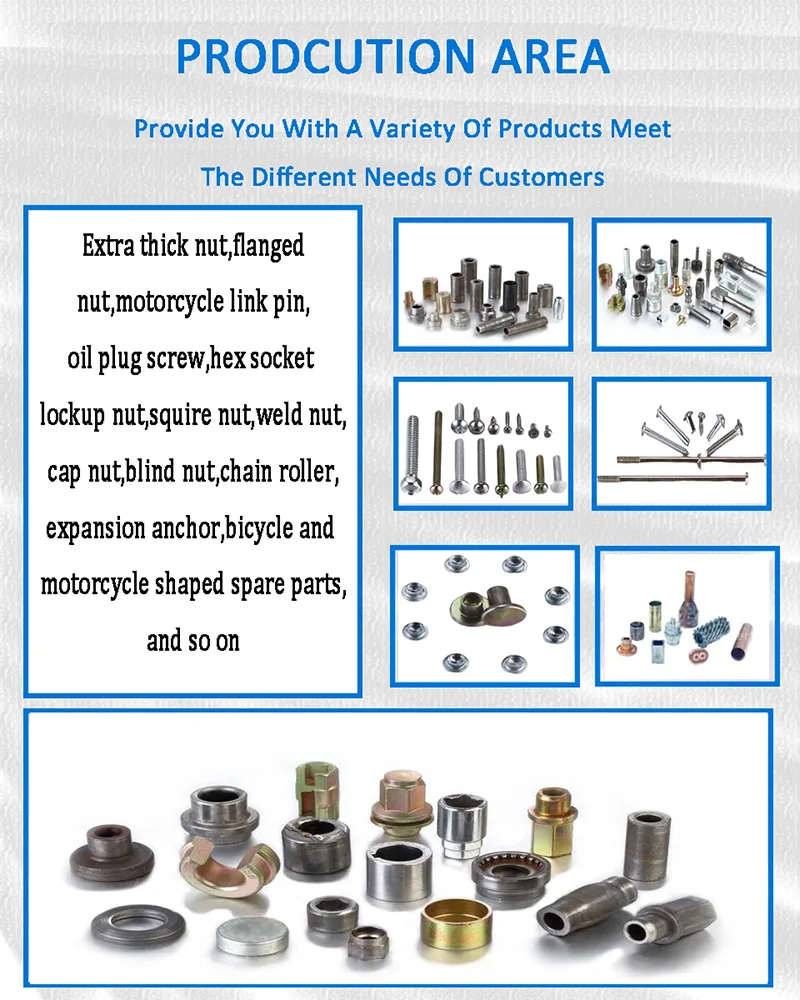

Diese Hochleistungs-Teilkaltstauchmaschinen bedienen ein breites Spektrum an Schwerindustrieproduktionsbereichen, darunter:
· Baubeschläge
· Komponenten für den Energiesektor
· Verbindungsrohlinge für schwere Maschinen
· Ankerteile und Befestigungselemente für Infrastrukturprojekte
· Großformatige Strukturbauteile aus Metall
Die Maschine eignet sich gut für die Bearbeitung von Kohlenstoffstahl und hochfestem legiertem Stahl, der üblicherweise in schweren Strukturanwendungen verwendet wird.
Konzentrieren Sie sich auf industrielle Haltbarkeit und Stabilität
Exportfähige Hochleistungskonfigurationen
Entwickelt für globale Fertigungsmärkte
Schwerpunkt auf langfristige Produktionszuverlässigkeit
TAICHUANG bietet Hochleistungs-Kaltstauchlösungen, die auf Hersteller im industriellen Maßstab zugeschnitten sind.
F1: Was zeichnet eine Hochleistungs-Kaltstauchmaschine aus?
Sie ist für die Bewältigung größerer Materialien und höherer Umformkräfte als herkömmliche Kaltstauchgeräte ausgelegt.
F2: Können große Verbindungselemente hergestellt werden?
Ja. Es wird häufig zur Herstellung schwerer Schrauben und Strukturbauteile verwendet.
F3: Ist Kaltstauchen für große Teile geeignet?
Mit der entsprechenden Ausrüstung können beim Kaltstauchen viele Schwermetallkomponenten effizient hergestellt werden.
