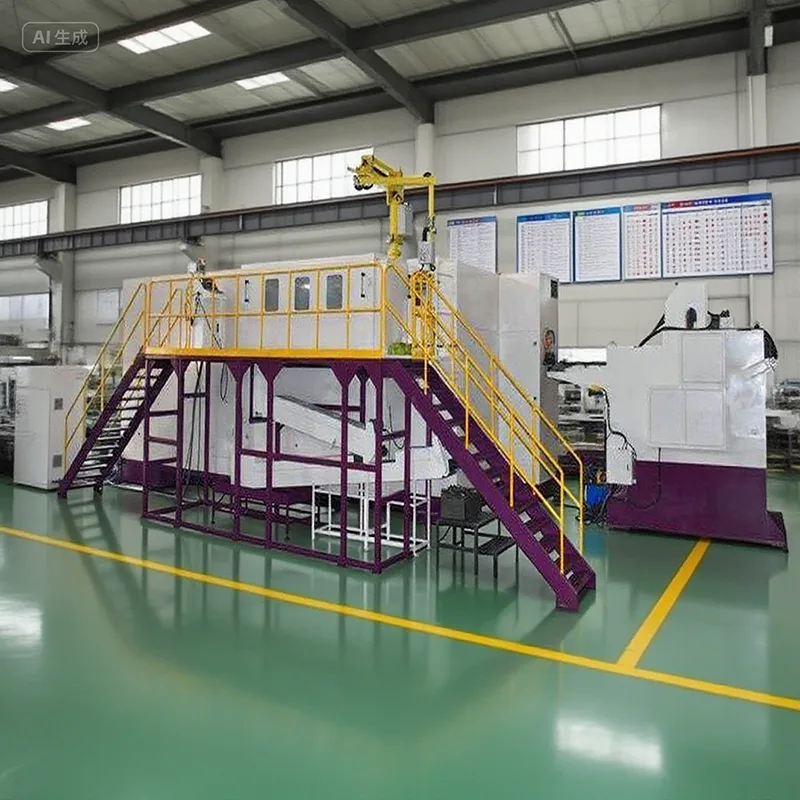

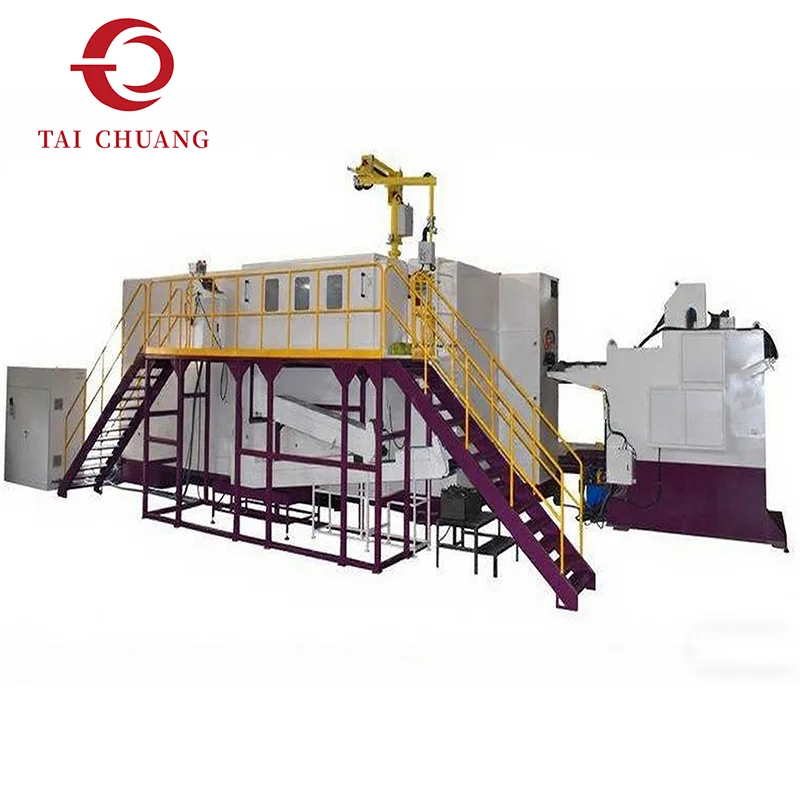

Kaltstauchmaschine mit 6 Stationen

Die mehrstufige Umformleistung zeichnet diese Kaltstauchmaschine mit 6 Stationen aus, die vom professionellen Hersteller TAICHUANG für industrielle Kaltstauchanwendungen angeboten wird. Die Konfiguration mit sechs Stationen erweitert die Umformsequenz, um komplexere Komponentengeometrien zu unterstützen und gleichzeitig einen stabilen Materialfluss und eine kontrollierte Verformung während der kontinuierlichen Kaltstauchproduktion aufrechtzuerhalten.

Anfrage absenden

Produktbeschreibung

Ausgestattet mit einer zusätzlichen Formstation in der Produktionssequenz bietet diese Kaltstauchmaschine mit 6 Stationen erweiterte Formmöglichkeiten für anspruchsvollere Teile. Es ermöglicht die schrittweise Bildung komplexer Geometrien durch stabile, kontrollierte Verformung.

Während des Betriebs wird Metalldraht oder -stab auf Länge geschnitten und zwischen den Stationen transportiert, wo jeder Schritt einen Teil des Umformprozesses abschließt. Durch die Verteilung der Verformung auf sechs Stationen wird der Materialfluss verbessert und die Gefahr eines übermäßigen Spannungsaufbaus während der Umformung verringert.

TAICHUANG bietet diese Kaltstauchmaschine für Hersteller an, die zusätzliche Umformschritte benötigen, die über die Möglichkeiten der Standard-Kaltumformausrüstung hinausgehen.

Produktspezifikationen

Modell	Einheit	SJBP-66S	SJBP-86S	SJBP-86L	SJBP-106S
Schmiedestation	NEIN.	6	6	6	6
Schmiedekraft	kg	53.000	95.000	105.000	115.000
Max. Trenndurchmesser	mm	Φ10	Φ13	Φ13	Φ16
Maximale Schnittlänge	mm	100	100	200	133
Geschwindigkeitsbereich	Stk./Min	100-160	80-125	50-110	85-140
PKO-Schlaganfall	mm	26	26	35	30
K.O.Stroke	mm	85	90	170	115
Hauptschlittenhub	mm	136	140	270	190
Hauptmotor	kw	18.5	22	30	30
Cut-Off-Matrizengröße	mm	Φ32*45L	Φ42*60L	Φ42*60L	Φ52*75L
Stanzformgröße	mm	Φ40*90L	Φ45*115L	Φ45*130L	Φ53*115L
Hauptformgröße	mm	Φ50*120L	Φ60*120L	Φ60*190L	Φ75*135L
Die Tonhöhe	mm	64	80	80	94
Maschinendimension	cm	350240170	420270200	520270200	460300210
Referenzgewicht heben	Tonne	15	18	21	23
Max. Schmiededurchmesser am Kopf	mm	Φ14	Φ18	Φ18	Φ22
Normale Schraubengröße	mm	3-8	5-10	5-10	6-12
Schaftlänge des Rohlings	mm	15-70	15-77	30-160	15-110

Modell	Einheit	SJBP-136S	SJBP-136L	SJBP-136LL	SJBP-166S	SJBP-166LL
Schmiedestation	NEIN.	6	6	6	6	6
Schmiedekraft	kg	148.000	148.000	150.000	280.000	320.000
Max. Trenndurchmesser	mm	Φ18	Φ18	Φ18	Φ23	Φ25
Maximale Schnittlänge	mm	140	190	300	190	350
Geschwindigkeitsbereich	Stk./Min	60-105	60-100	42-75	50-80	30-60
PKO-Schlaganfall	mm	30	40	40	40	45
K.O.Stroke	mm	115	170	280	170	320
Hauptschlittenhub	mm	200	270	380	274	490
Hauptmotor	kw	45	37	45	75	75
Cut-Off-Matrizengröße	mm	Φ58*80L	Φ58*80L	Φ58*80L	Φ75*100L	Φ75*100L
Stanzformgröße	mm	Φ60*130L	Φ60*130L	Φ70*229L	Φ75*185L	Φ75*185L
Hauptformgröße	mm	Φ94*190L	Φ94*190L	Φ100*305L	Φ108*200L	Φ108*345L
Die Tonhöhe	mm	110	110	110	129	129
Maschinendimension	cm	460310220	550310220	750310260	650360260	870360300
Referenzgewicht heben	Tonne	30	35	42	56	65
Max. Schmiededurchmesser am Kopf	mm	Φ25	Φ25	Φ25	Φ32	Φ32
Normale Schraubengröße	mm	8-14	8-14	8-14	10-18	10-18
Schaftlänge des Rohlings	mm	20-110	20-160	60-270	20-160	70-310

Modell	Einheit	SJBP-206L	SJBP-206LL	SJBP-206LLT	SJBP-256S	SJBP-256LL
Schmiedestation	NEIN.	6	6	6	6	6
Schmiedekraft	kg	420.000	420.000	480.000	500.000	520,00
Max. Trenndurchmesser	mm	Φ30	Φ30	Φ32	Φ36	Φ36
Maximale Schnittlänge	mm	240	360	420	280	380
Geschwindigkeitsbereich	Stk./Min	40-65	40-60	30-60	30-60	30-55
PKO-Schlaganfall	mm	50	50	90	55	50
K.O.Stroke	mm	220	325	380	230	320
Hauptschlittenhub	mm	346	496	560	330	510
Hauptmotor	kw	90	90	110	110	132
Cut-Off-Matrizengröße	mm	Φ82*130L	Φ82*130L	Φ90*150L	Φ92*130L	Φ109*150L
Stanzformgröße	mm	Φ90*215L	Φ90*215L	Φ90*235L	Φ120*270L	Φ120*270L
Hauptformgröße	mm	Φ125*240L	Φ125*345L	Φ125*400L	Φ148*250L	Φ148*355L
Die Tonhöhe	mm	140	140	140	160	160
Maschinendimension	cm	800380320	870354320	1000390340	900470350	980470350
Referenzgewicht heben	Tonne	90	95	105	135	145
Max. Schmiedekopf	mm	Φ44	Φ44	Φ44	Φ50	Φ50
Normale Schraubengröße	mm	12-22	12-20	12-20	16-30	16-28
Schaftlänge des Rohlings	mm	30-210	100-310	60-360	35-220	60-310

Modell	Einheit	SJBP-276S	SJBP-306S	SJBP-306L	SJBP-426S
Schmiedestation	NEIN.	6	6	6	6
Schmiedekraft	kg	660.000	700.000	730.000	1.300.000
Max. Trenndurchmesser	mm	Φ36	Φ41	Φ45	Φ55
Maximale Schnittlänge	mm	320	320	400	460
Geschwindigkeitsbereich	Stk./Min	30-50	30-50	27-50	26-40
PKO-Schlaganfall	mm	60	60	70	80
K.O.Stroke	mm	280	280	330	350
Hauptschlittenhub	mm	450	450	520	650
Hauptmotor	kw	160	185	200	375
Cut-Off-Matrizengröße	mm	Φ129*180L	Φ129*180L	Φ129*180L	Φ175*195L
Stanzformgröße	mm	Φ138*270L	Φ138*270L	Φ138*270L	Φ195*330L
Hauptformgröße	mm	Φ178*300L	Φ185*300L	Φ185*420L	Φ238*430L
Die Tonhöhe	mm	190	200	200	270
Maschinendimension	cm	950520450	950520450	1010520460	1360620500
Referenzgewicht heben	Tonne	170	200	220	380
Max. Schmiedekopf	mm	Φ70	Φ80	Φ80	Φ90
Normale Schraubengröße	mm	16-27	20-30	24-36	30-42
Schaftlänge des Rohlings	mm	50-260	50-260	60-320	80-350

Hauptmerkmale

Erweiterte Umformfähigkeit

Mit sechs speziellen Formstationen können Sie mit der 6-Stationen-Teilekaltstauchmaschine mehr Formschritte in einem einzigen Produktionszyklus durchführen. Diese zusätzliche Station eröffnet die Möglichkeit, komplexere Teilegeometrien herzustellen, die auf Standardmaschinen mit niedrigerer Station nicht geformt werden können.

Kontrollierter Materialfluss

Durch die schrittweise Verformung des Materials über mehrere Stationen hinweg sorgt die Maschine für einen gleichmäßigeren Materialfluss und eine bessere Kontrolle beim Formen. Dies führt zu stabileren Abmessungen, einer verbesserten Oberflächenqualität und einer geringeren Belastung des umformbaren Materials.

Produktionseffizienz

Alle kritischen Umformvorgänge werden in einem Durchgang durch die Maschine durchgeführt. Dadurch entfallen sekundäre Prozesse oder mehrere Einrichtungsvorgänge, was Ihnen hilft, die Produktionszeit zu verkürzen und die Gesamtleistung zu verbessern.

Zuverlässiger Industriebetrieb

Die Maschine wurde speziell für die kontinuierliche tägliche Produktion entwickelt und ist so konstruiert, dass sie auch in anspruchsvollen Fertigungsumgebungen konstant läuft. Es bietet stabile Leistung, geringe Ausfallzeiten und lange Haltbarkeit für den regelmäßigen industriellen Einsatz.

Anwendungen

Unsere 6-Stationen-Teile-Kaltstauchmaschine wird häufig zur Herstellung einer Vielzahl von Präzisionskomponenten eingesetzt, die eine progressive Formgebung und stabile Qualität erfordern.

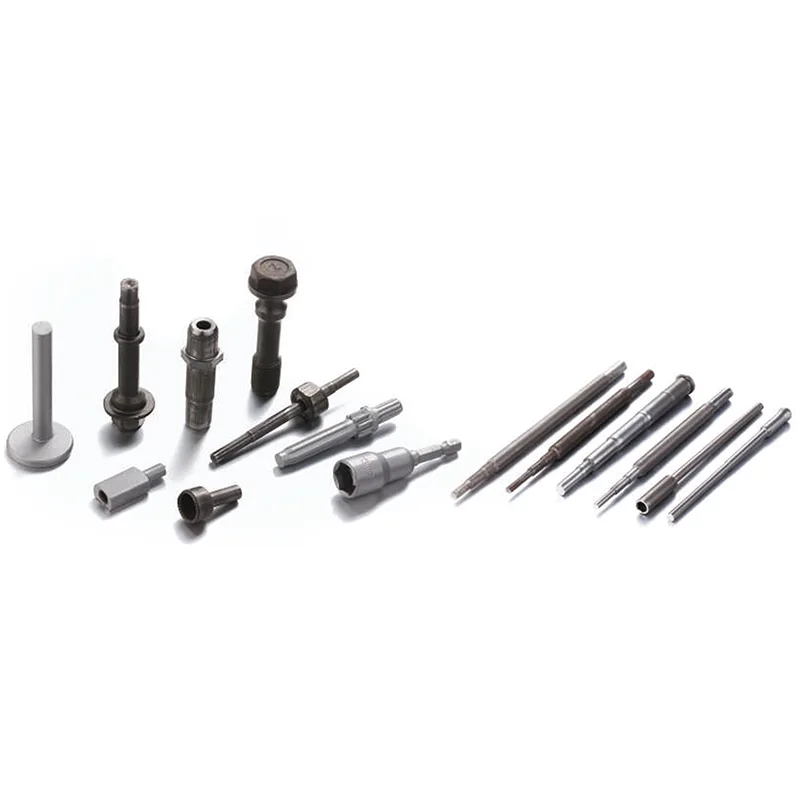

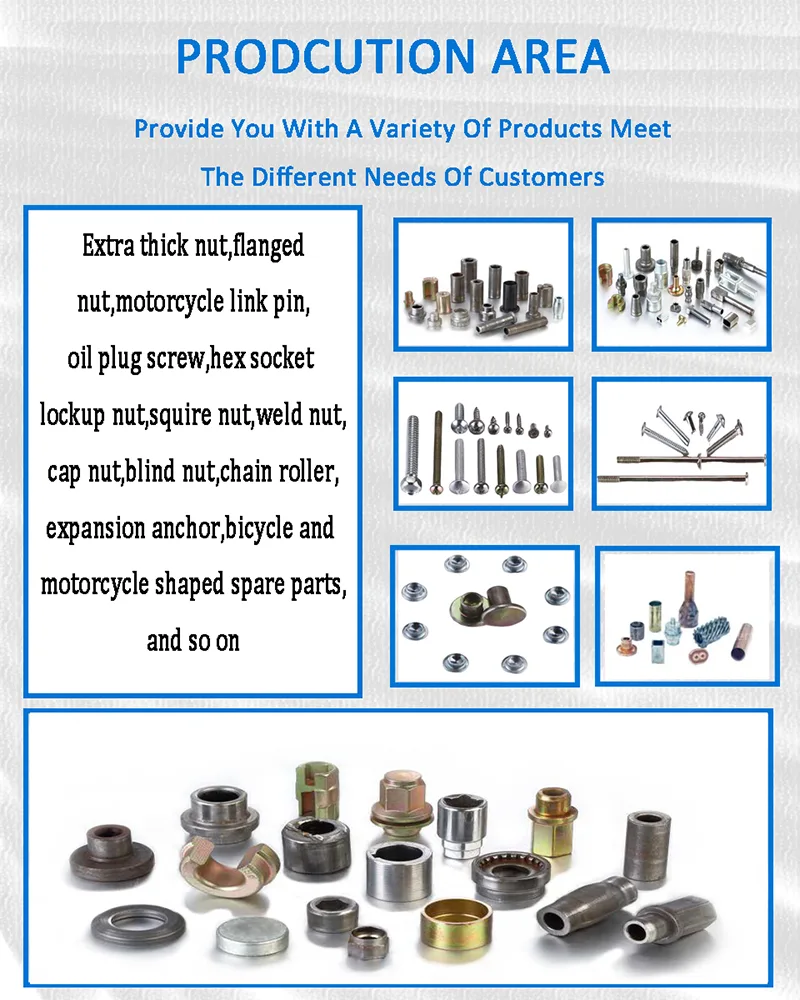

Typische Teile, die auf dieser Maschine hergestellt werden, sind:

· Abgestufte Wellen mit mehreren Durchmesseränderungen

· Maßgeschneiderte Hardwareteile für spezielle Anwendungen

· Mechanische Steckverbinder für Montage und Übertragung

· Präzisionsbuchsen mit engen Toleranzanforderungen

· Verschiedene Industriebeschläge für unterschiedliche Gerätesysteme

Diese Maschine eignet sich für Hersteller, die sich auf hochwertige Metallkomponenten konzentrieren und Branchen bedienen wie:

· Automobilbau und Autoteilelieferung

· Herstellung von Baubeschlägen und Standardbefestigungen

· Allgemeine Maschinen- und mechanische Komponentenfertigung

· Industrieausrüstung und Montageteile

FAQ

F1: Was ist der Vorteil einer 6-Stationen-Maschine gegenüber einem 5-Stationen-Modell?

Die zusätzliche Formstation ermöglicht zusätzliche Formgebungsvorgänge und eine größere Flexibilität bei der Herstellung komplexerer Teile.

F2: Ist die Maschine für die Massenproduktion geeignet?

Ja. Kaltstauchmaschinen mit mehreren Stationen werden üblicherweise für die Massenproduktion von Metallkomponenten eingesetzt.

F3: Verbessert Kaltstauchen die Produktfestigkeit?

Ja. Da das Material geformt und nicht geschnitten wird, bleibt die innere Kornstruktur kontinuierlich und verbessert die Festigkeit.
