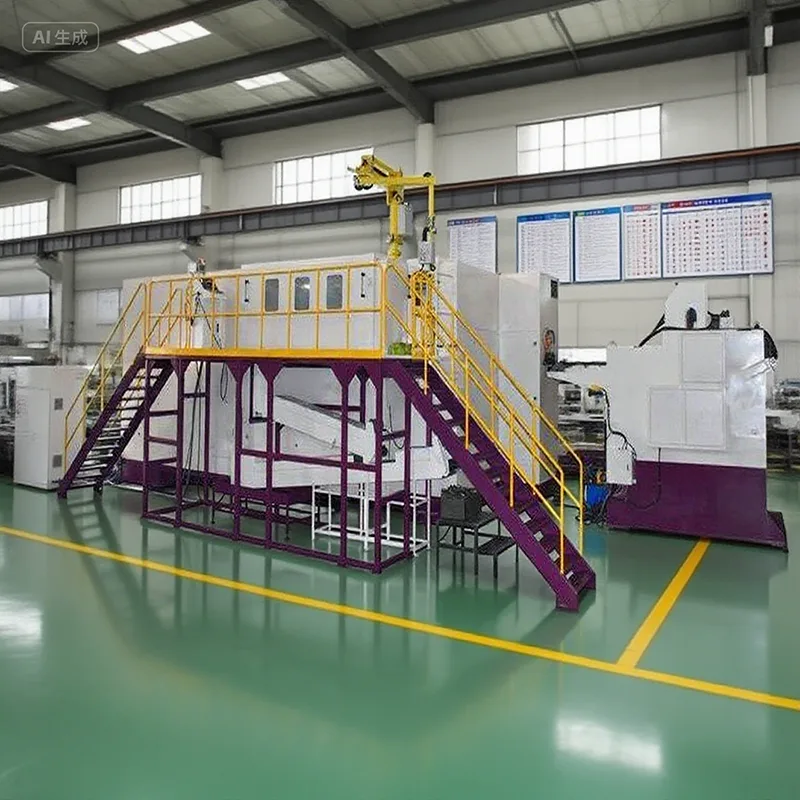

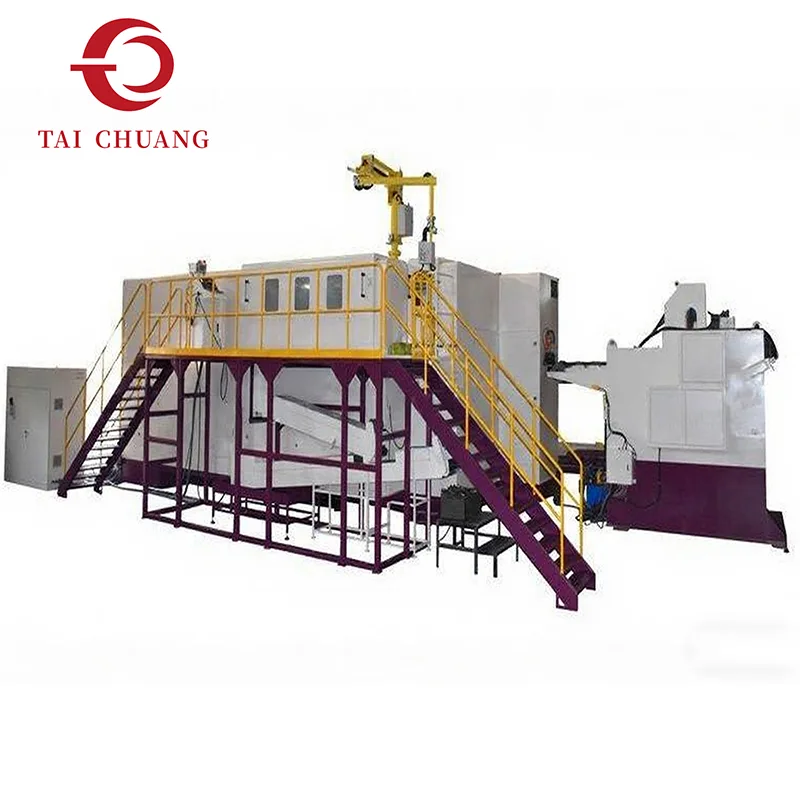

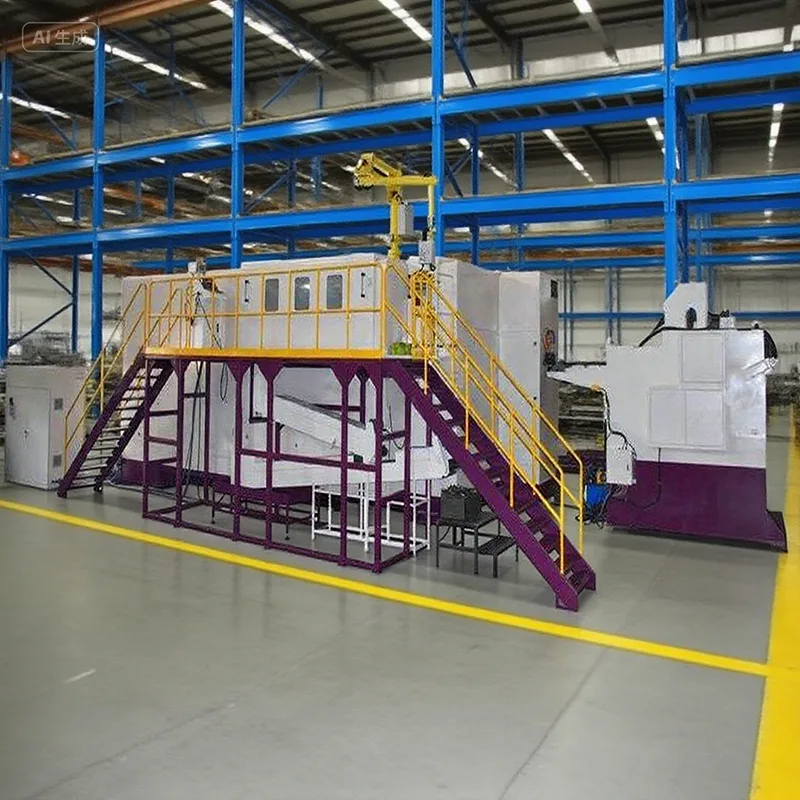

Die 5-Stationen-Teile-Kaltstauchmaschine ist für die Umformung komplexer Metallteile konzipiert, die über die Leistungsfähigkeit einfacher 2-Matrizen- oder 3-Stationen-Systeme hinausgeht. Durch die Verteilung der Verformung auf fünf unabhängige Umformstufen gewährleistet diese Kaltstauchmaschine mit mehreren Stationen einen kontrollierten Materialfluss und eine verbesserte Wiederholbarkeit der Geometrie.
Als professioneller Lieferant von Kaltstauchmaschinen konzentriert sich TAICHUANG auf den Bau industrieller Kaltstauchmaschinen, die Formgenauigkeit, Maschinenhaltbarkeit und langfristige Produktionsstabilität in Einklang bringen. Dieses Modell eignet sich für Hersteller, die Automobilteile, Industriekomponenten und technische Metallbeschläge herstellen.
|
Modell |
Einheit |
SJBP-65S |
SJBP-85S |
SJBP-105S |
SJBP-135L |
SJBP-135UL |
|
Schmiedestation |
NEIN. |
5 |
5 |
5 |
5 |
5 |
|
Schmiedekraft |
kg |
48000 |
85000 |
98000 |
145000 |
155000 |
|
Max. Trenndurchmesser |
mm |
Φ8 |
Φ11 |
Φ13 |
Φ16 |
Φ18 |
|
Maximale Schnittlänge |
mm |
100 |
110 |
140 |
190 |
450 |
|
Geschwindigkeitsbereich |
Stk./Min |
120-200 |
95-160 |
90-140 |
60-100 |
32-55 |
|
PKO-Schlaganfall |
mm |
20 |
26 |
30 |
30 |
60 |
|
K.O.Stroke |
mm |
80 |
90 |
115 |
165 |
420 |
|
Hauptschlittenhub |
mm |
136 |
140 |
190 |
270 |
280 |
|
Hauptmotor |
kw |
15 |
22 |
30 |
37 |
45 |
|
Größe der Stanzform |
mm |
Φ30*45L |
Φ35*50L |
Φ45*59L |
Φ63*69L |
Φ58*80L |
|
Stanzformgröße |
mm |
Φ40*90L |
Φ45*115L |
Φ53*115L |
Φ60*130L |
Φ60*229L |
|
Hauptformgröße |
mm |
Φ50*110L |
Φ60*120L |
Φ75*135L |
Φ86*190L |
Φ86*450L |
|
Die Tonhöhe |
mm |
60 |
80 |
94 |
110 |
110 |
|
Maschinenabmessungen (L*"B"*H) |
cm |
350*220*170 |
420*250*190 |
450*280*210 |
560*300*220 |
800*300*220 |
|
Referenzgewicht heben |
Tonne |
11 |
15 |
19 |
31 |
55 |
|
Normale Schraubengröße |
mm |
3-6 |
5-8 |
6-10 |
8-14 |
8-14 |
|
Schaftlänge des Rohlings |
mm |
10-70 |
15-77 |
15-110 |
20-160 |
120-400 |
|
Modell |
Einheit |
SJBP-165S |
SJBP-205L |
SJBP-205LL |
SJBO-205LL |
SJBP-305L |
|
Schmiedestation |
NEIN. |
5 |
5 |
5 |
5 |
5 |
|
Schmiedekraft |
kg |
220000 |
380000 |
380000 |
480000 |
600000 |
|
Max. Trenndurchmesser |
mm |
Φ23 |
Φ25 |
Φ25 |
Φ32 |
Φ36 |
|
Maximale Schnittlänge |
mm |
190 |
240 |
360 |
380 |
420 |
|
Geschwindigkeitsbereich |
Stk./Min |
50-90 |
40-70 |
40-60 |
30-55 |
25-45 |
|
PKO-Schlaganfall |
mm |
40 |
50 |
50 |
50 |
60 |
|
K.O.Stroke |
mm |
170 |
220 |
325 |
320 |
380 |
|
Hauptschlittenhub |
mm |
274 |
346 |
496 |
510 |
580 |
|
Hauptmotor |
kw |
55 |
75 |
75 |
110 |
132 |
|
Größe der Stanzform |
mm |
Φ75*100L |
Φ75*120L |
Φ75*120L |
Φ99*150L |
Φ118*180L |
|
Stanzformgröße |
mm |
Φ75*185L |
Φ90*215L |
Φ90*215L |
Φ120*270L |
Φ140*300L |
|
Hauptformgröße |
mm |
Φ180*200L |
Φ125*240L |
Φ125*345L |
Φ148*355L |
Φ168*420L |
|
Die Tonhöhe |
mm |
129 |
140 |
140 |
160 |
180 |
|
Maschinenabmessungen (L*"B"*H) |
cm |
650*340*260 |
760*350*300 |
870*350*320 |
1000*460*450 |
1100*490*480 |
|
Referenzgewicht heben |
Tonne |
50 |
75 |
95 |
140 |
200 |
|
Normale Schraubengröße |
mm |
10-16 |
12-20 |
12-20 |
16-27 |
18-36 |
|
Schaftlänge des Rohlings |
mm |
20-160 |
25-210 |
100-310 |
60-310 |
70-350 |
Fünf Umformstationen ermöglichen die schrittweise Formung von Metallrohlingen und nicht durch übermäßige einstufige Verschiebung. Dies reduziert die Spannungskonzentration und verbessert die interne Faserausrichtung.
Zu den wichtigsten Umformfähigkeiten gehören:
Übergänge mit mehreren Durchmessern
Schulterformung
Partielle Extrusionsfunktionen
Abgestufte Wellengeometrie
Kontrollierte Hohlraumbildung
Im Vergleich zu Kaltstauchmaschinen mit niedrigeren Stationen verbessert diese Kaltstauchmaschine mit 5 Stationen die Geometriekontrolle und sorgt gleichzeitig für effiziente Zykluszeiten.
Stabile mehrstufige Verformungskontrolle
Verbesserte Dimensionskonsistenz
Reduziertes Rissrisiko bei komplexen Formen
Ausgewogene Werkzeuglastverteilung
Geeignet für die Fertigung mittlerer bis großer Stückzahlen
Diese industrielle Kaltstauchmaschine ist für kontinuierliche Produktionslinien konzipiert, bei denen Zuverlässigkeit und Wiederholbarkeit von entscheidender Bedeutung sind.
Spezialisiert auf Mutterngewindeschneidmaschinen und Kaltstauchgeräte
Fokussiert auf präzisionsorientierte industrielle Fertigungslösungen
Erfahrung in der Betreuung globaler Hersteller von Verbindungselementen und Metallteilen
Der Schwerpunkt liegt auf einer stabilen Produktionsleistung
Strukturierte Maschinenkonfiguration für Exportmärkte
TAICHUANG bietet professionelle Unterstützung für Hersteller, die zuverlässige Kaltstauchmaschinenlösungen aus China suchen.
F1: Was ist der Vorteil von aKaltstauchmaschine mit 5 Stationen?
Es ermöglicht eine progressive Verformung in fünf Stufen und verbessert so die Maßkontrolle für komplexe Teile.
F2: Ist diese Maschine für die Produktion von Automobilteilen geeignet?
Ja, insbesondere für strukturelle und technische Automobilkomponenten, die eine mehrstufige Umformung erfordern.
F3: Wie ist der Vergleich mit 3-Stationen-Maschinen?
Die zusätzlichen Stationen verbessern die Geometrieflexibilität und reduzieren die Umformbelastung pro Stufe.
F4: Kann es eine Massenproduktion unterstützen?
Ja, es ist für kontinuierliche industrielle Fertigungsumgebungen konzipiert.
F5: Ist TAICHUANG ein Hersteller oder Lieferant?
TAICHUANG liefert industrielle Kaltstauchmaschinen und Mutterngewindeschneidgeräte für globale Märkte.
