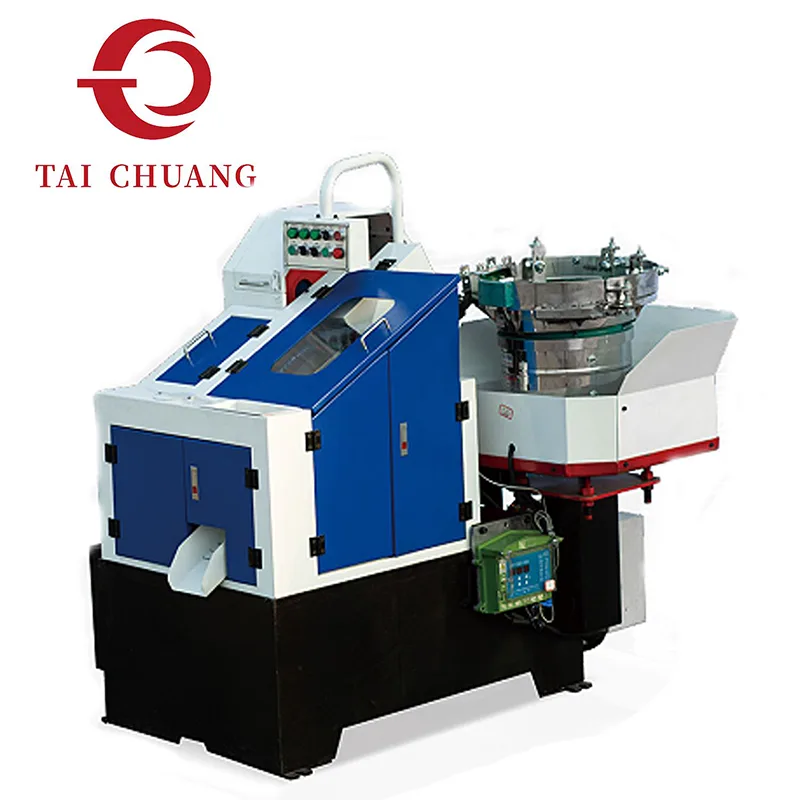

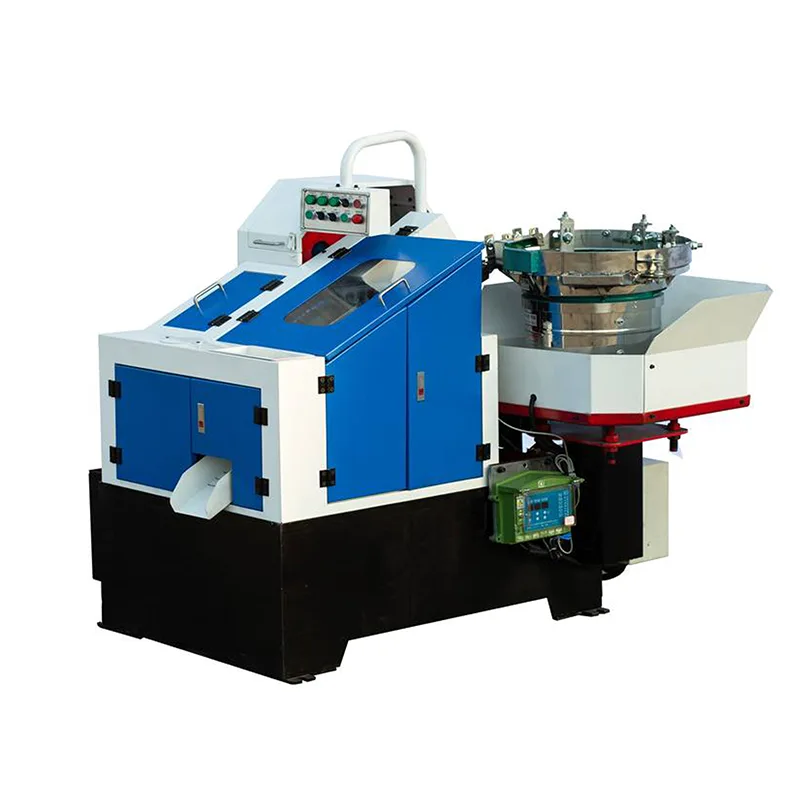

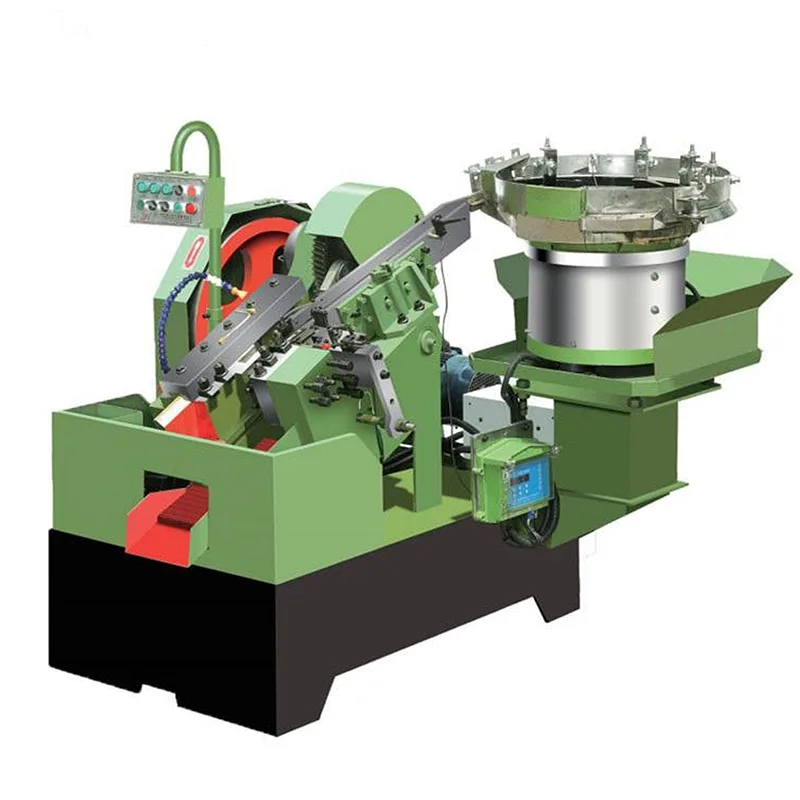

Eine Gewindewalzmaschine vom Typ Vibrator Feeder mit freiliegendem Getriebe ist für die Bildung von Außengewinden durch Kaltwalzen konzipiert und verwendet dabei ein Vibrationssystem, um die Teile geordnet in den Walzbereich zu führen. Der Vibrationsvorschub hilft dabei, Verbindungselemente vor dem Rollen auszurichten, was einen reibungsloseren Arbeitsablauf unterstützt und unregelmäßiges Vorschubverhalten reduziert.
In der Konfiguration mit freiliegendem Getriebe sind die Getriebekomponenten offen sichtbar, sodass Bediener und Wartungspersonal die Bewegung, den Eingriff und den Betriebsstatus während der Produktion klar beobachten können. Dieses Strukturmerkmal wird häufig in Werkstätten geschätzt, in denen mechanische Transparenz und routinemäßige Inspektionen wichtig sind.
| Modell | Max. Rohlingsdurchmesser/mm | Max. Rohlingslänge/mm | Bewegliche Matrizen Stationäre Länge/mm | Kapazität/Stück/Min | Hauptmotorleistung/kw | Volumen (L*B*H)/m | Gewicht/kg | |
| TC3-20Z | 3 | 20 | 55*18*20 | 45*18*20 | 330-380 | 0.75 | 1,30*0,98*1,30 | 250 |
| TC4-25Z | 4 | 25 | 80*20*25 | 65*20*25 | 280-330 | 2.2 | 1,57*1,05*1,50 | 320 |
| TC4-40Z | 5 | 40 | 89*25*40 | 76*25*40 | 260-300 | 2.2 | 1,60*1,44*1,55 | 850 |
| TC5-50Z | 5 | 50 | 105*25*50 | 90*25*50 | 220-260 | 3.0 | 1,67*1,35*1,50 | 950 |
| TC5-65Z | 6 | 65 | 105*25*65 | 90*25*65 | 120-140 | 3.0 | 1,70*1,36*1,50 | 1000 |
| TC6-80Z | 8 | 82 | 125*25*80 | 110*25*80 | 80-100 | 4.0 | 1,75*1,52*1,50 | 1100 |
| TC6-120Z | 8 | 120 | 125*25*120 | 110*25*120 | 80-100 | 4.0 | 1,70*1,60*1,30 | 1200 |
| TC8-80Z | 10 | 80 | 140*30*80 | 125*30*80 | 80-100 | 5.5 | 1,85*1,50*1,20 | 1650 |
| TC8-130Z | 10 | 130 | 140*30*130 | 125*30*130 | 80-100 | 7.5 | 1,85*1,50*1,25 | 1850 |
| TC8-300Z | 8 | 300 | 140*30*300 | 125*30*300 | 40-60 | 7.5 | 2,37*2,15*1,62 | 2100 |
| TC10-100Z | 12 | 100 | 170*30*100 | 150*30*100 | 70-90 | 7.5 | 2,00*1,70*1,35 | 1950 |
| TC12-120Z | 14 | 120 | 210*40*120 | 190*40*120 | 40-50 | 11 | 2,67*1,93*1,60 | 2800 |
| TC16-200Z | 18 | 200 | 260*45*200 | 230*45*200 | 30-40 | 30 | 2,75*2,10*1,65 | 5800 |
Die Vorschubstabilität spielt eine wichtige Rolle für die Konsistenz des Gewindewalzens. Vibrationszuführsysteme werden üblicherweise eingesetzt, um die Ausrichtung und den Fluss von Teilen vor dem Walzen zu steuern. Wenn Teile gleichmäßiger in den Walzbereich gelangen, wird der Walzvorgang selbst vorhersehbarer.
In praktischen Produktionsumgebungen trägt die Vibrationszuführung dazu bei, unregelmäßige Stopps zu reduzieren und unterstützt einen gleichmäßigeren Rhythmus, insbesondere bei der Verarbeitung von Standard-Verbindungselementen mit einheitlichen Abmessungen.

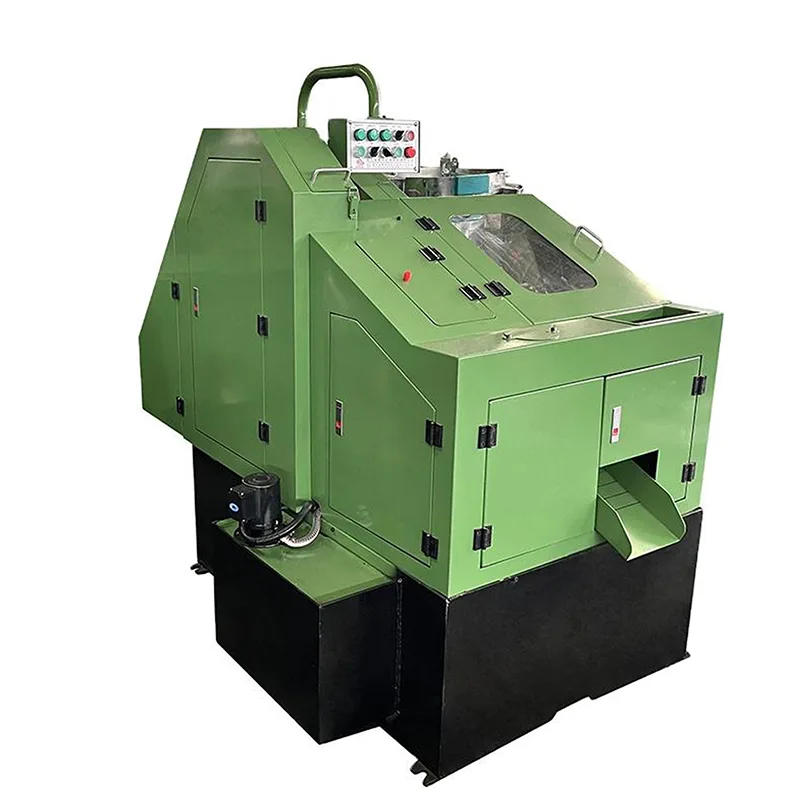

Im Vergleich zu geschlossenen Getriebekonstruktionen betont die Konfiguration mit freiliegendem Zahnrad die strukturelle Klarheit und Zugänglichkeit. Diese Gewinderollmaschine wird häufig von Käufern ausgewählt, die Wert auf einen einfachen mechanischen Aufbau und eine einfache Beobachtung im täglichen Betrieb legen.
Das Design konzentriert sich auf ein stabiles Abrollverhalten, eine wiederholbare Gewindequalität und einen vorhersehbaren Betrieb. Es ist für Anwendungen gedacht, bei denen keine häufigen Parameteränderungen erforderlich sind und die Prozessstabilität ein vorrangiges Anliegen ist.

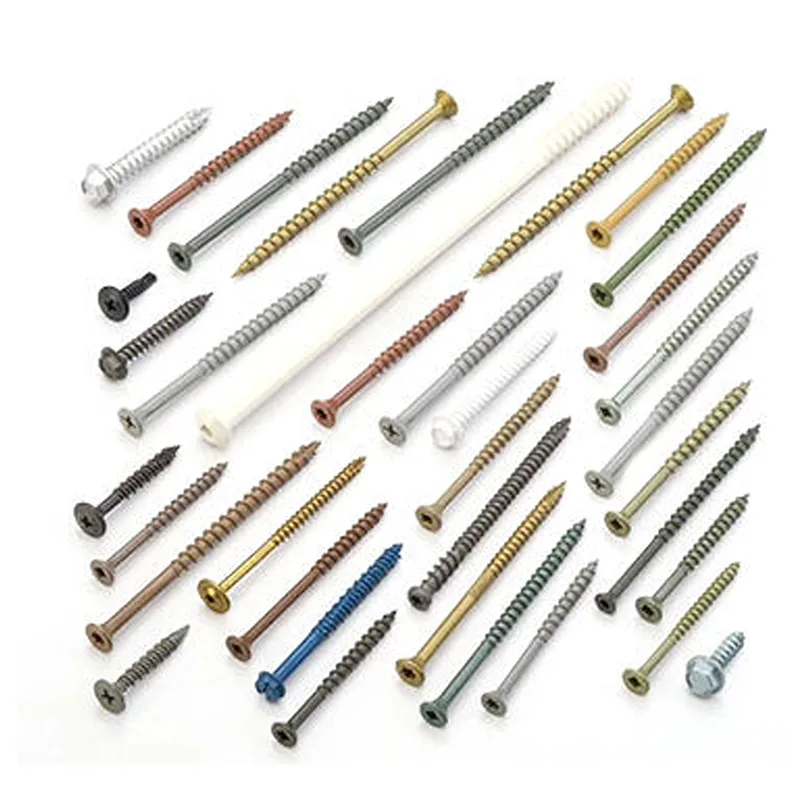

Diese Gewindewalzmaschine mit Vibrationsvorschub und freiliegendem Getriebe wird häufig zum Formen von Gewinden an Bolzen, Schrauben und ähnlichen Befestigungselementen verwendet, die in Baubeschlägen, mechanischen Baugruppen, Automobilkomponenten und allgemeinen Industrieprodukten eingesetzt werden. Die tatsächliche Anwendungseignung wird auf der Grundlage bestätigter Zeichnungen, Materialtypen und Gewindedesigns bewertet, die während des Beschaffungsprozesses überprüft wurden.
Um den internationalen Versand zu unterstützen, wird eine Exportstandardverpackung verwendet. Die Maschinen sind sicher befestigt und geschützt, um das Risiko einer Beschädigung während des Transports zu verringern. Oberflächenschutz und eindeutige Kennzeichnung unterstützen das sichere Be- und Entladen sowie die Handhabung vor Ort.
Die richtige Verpackung spielt eine wichtige Rolle, um sicherzustellen, dass die Ausrüstung in gutem Zustand ankommt und für die Installation bereit ist.
