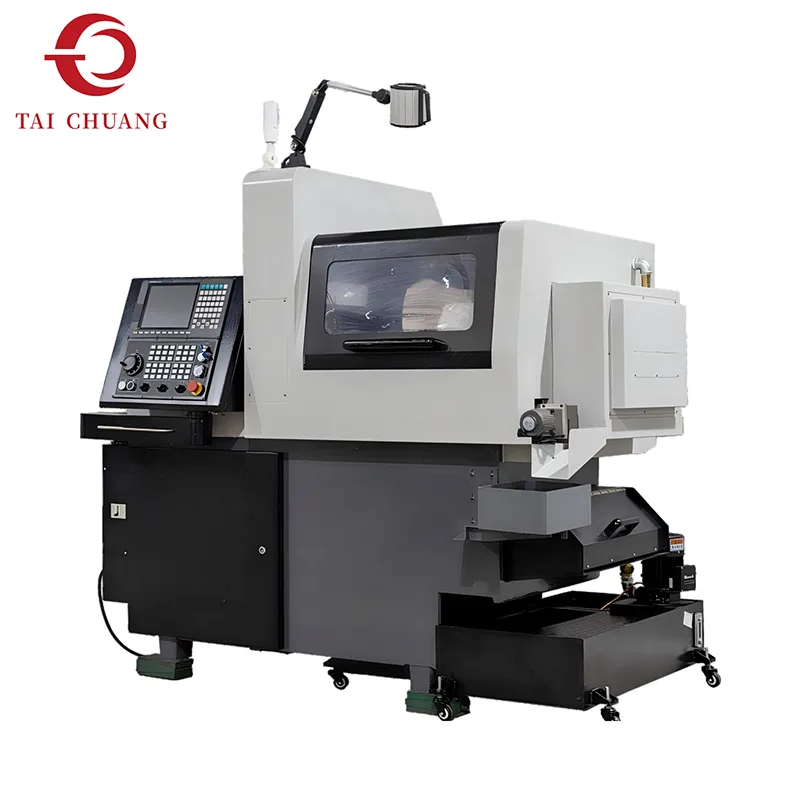

Für die Herstellung hochpräziser Komponenten sind häufig Bearbeitungsgeräte erforderlich, die in der Lage sind, komplexe Geometrien zu bearbeiten und gleichzeitig eine hervorragende Dimensionsstabilität beizubehalten. Die 5-Achsen-Schweizer Drehmaschine erfüllt diese Anforderungen durch eine Kombination aus verschiebbarer Spindelstockarchitektur und fortschrittlicher mehrachsiger Bewegungssteuerung.

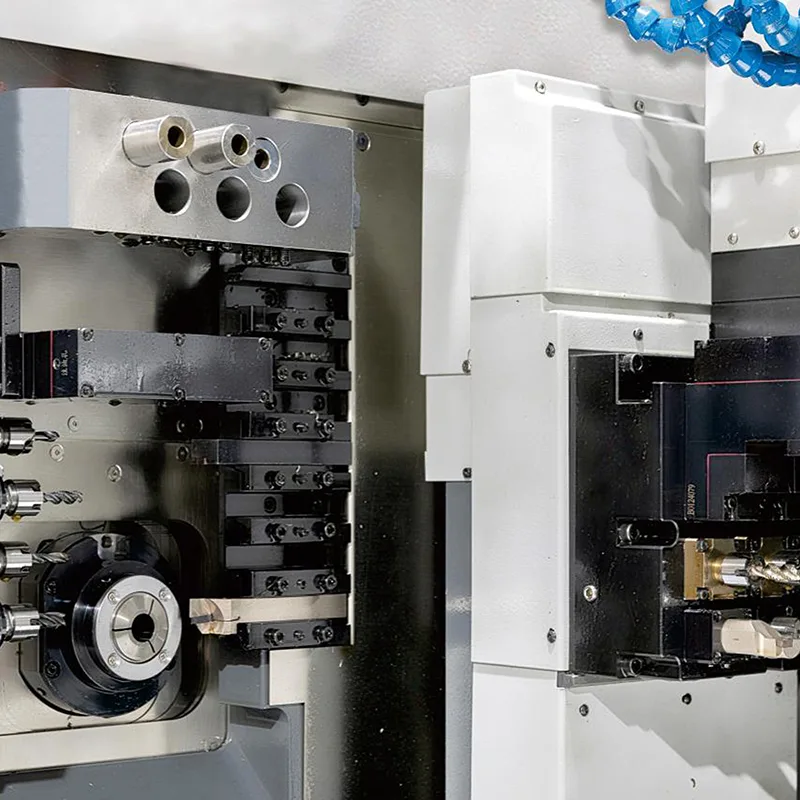

Im Gegensatz zu herkömmlichen Drehzentren stützen Langdrehmaschinen das Werkstück nahe der Schnittzone über eine Führungsbuchse. Diese Konstruktion verbessert die Steifigkeit während der Bearbeitung deutlich, insbesondere bei der Bearbeitung langer und schlanker Teile. Dadurch werden Vibrationen und Durchbiegungen minimiert, was eine höhere Präzision und eine verbesserte Oberflächengüte ermöglicht.
Die Integration von fünf gesteuerten Achsen ermöglicht die Durchführung mehrerer Bearbeitungsvorgänge in einem einzigen Produktionszyklus. Drehen, Querbohren, Schlitzfräsen und Gewindeschneiden können nacheinander durchgeführt werden, ohne dass das Werkstück aus der Maschine genommen werden muss. Diese Fähigkeit trägt dazu bei, Nebenvorgänge zu reduzieren und die Produktionseffizienz zu steigern.
TAICHUANG bietet diese Schweizer Drehmaschinenlösung für Hersteller an, die sich mit der Herstellung von Präzisionskomponenten befassen, insbesondere wenn kleine Durchmesser und enge Toleranzen von entscheidender Bedeutung sind.
| Artikel | RPC-Ⅰ-205 | RPC-Ⅰ-205A | RPC-Ⅰ-205B | |
| Federweg und Lochdurchmesser | Maximale Arbeitsgeschwindigkeit der Haupt-/Nebenspindel (U/min) | 8000/8000 | 8000/8000 | 8000/8000 |
| Max. Schwenkdurchmesser der Haupt-/Nebenspindel (mm) | Φ20/Φ20 | Φ20/Φ20 | Φ20/Φ20 | |
| Mindestabteilungsnummer | Kontinuierliche Indizierung | Kontinuierliche Indizierung | Kontinuierliche Indizierung | |
| Haupt-/Nebenspindellochdurchmesser (mm) | Φ22/Φ22 | Φ22/Φ22 | Φ22/Φ22 | |
| Hauptspindel | Spezifikationen und Menge des Außendrehwerkzeugs | |||
| AD-Drehwerkzeugmenge (Stk.) | 5 Drehwerkzeug | 5 Drehwerkzeug | 12 Drehwerkzeug | |
| Außendurchmesser des Drehwerkzeugs Shark (mm) | 12×12 | 12×12 | 12×12 | |
| Endfläche festes Werkzeug, Menge (Stk.) | 4×Φ20 Rundloch (ER11) | 2×Φ20 Rundloch (ER11) | / | |
| Max. Bohrdurchmesser (mm) | Φ9 | Φ9 | / | |
| Max. Gewindebohrdurchmesser (mm) | M8 | M8 | / | |
| Anzahl der angetriebenen Endflächenwerkzeuge (Stk.) | / | ER11×3 | / | |
| Max. Bohrdurchmesser (mm) | / | Φ5 | / | |
| Max. Gewindebohrdurchmesser (mm) | / | M4 | / | |
| Höchstgeschwindigkeit (U/min) | / | 5000 | / | |
| Kreuzkraftbetriebene (angetriebene) Werkzeugmenge (Stk.) | ER11×2 addiere ER16×2 | ER11×2 addiere ER16×2 | / | |
| Max. Bohrdurchmesser (mm) | Φ9 | Φ9 | / | |
| Max. Gewindebohrdurchmesser (mm) | M8 | M8 | / | |
| Höchstgeschwindigkeit (U/min) | 5000 | 5000 | / | |
| Max. Sägeblatt-Fräsdurchmesser (Querfläche) (mm) | Φ32/Φ68 | Φ32/Φ68 | / | |
| Führungsbuchsenmodus/Nicht-Führungsbuchsenmodus | ||||
| Gegenspindel | Anzahl der angetriebenen Endflächenwerkzeuge (Stk.) | 6×Φ20Rundloch (ER11) | 6×Φ20Rundloch (ER11) | 6×Φ20Rundloch (ER11) |
| Max. Bohrdurchmesser (mm) | Φ9 | Φ9 | Φ9 | |
| Max. Gewindebohrdurchmesser (mm) | M8 | M8 | M8 | |
| Anzahl der angetriebenen Endflächenwerkzeuge (Stk.) | / | / | / | |
| Max. Bohrdurchmesser (mm) | / | / | / | |
| Max. Gewindebohrdurchmesser (mm) | / | / | / | |
| Höchstgeschwindigkeit (U/min) | / | / | / | |
| Kreuzkraftbetriebene (angetriebene) Werkzeugmenge (Stk.) | / | / | / | |
| Max. Bohrdurchmesser (mm) | / | / | / | |
| Max. Gewindebohrdurchmesser (mm) | / | / | / | |
| Höchstgeschwindigkeit (U/min) | / | / | / | |
| Andere Parameter | Andere Parameter | |||
| Haupt-/Nebenspindelmotor (kW) | 2.2/2.2 | 2.2/2.2 | 2.2/2.2 | |
| Hauptspindel-Querkraft-Werkzeugmotor (kW) | 1 | 1 | / | |
| Hauptspindel-Stirnfläche, angetriebener Werkzeugmotor (kW) | / | / | ||
| 0.4 | ||||
| Unterspindel-Querkraft-Werkzeugmotor (kW) | 1 | 1 | / | |
| Servomotoren (X1, Z1, Y1, X2, Z2) (kw) | X1/Y1/Z1/X2/Z2:1 | X1/Y1/Z1/X2/Z2:1 | X1/Y1/Z1/X2/Z2:1 | |
| Servomotor (Y2) (kw) | / | / | / | |
| Schmierung des Pumpenmotors (kW) | 0.1 | 0.1 | 0.1 | |
| Kühlmittelpumpenmotor (kW) | 0.35 | 0.35 | 0.35 | |
| Eilvorschubgeschwindigkeit (Werkseinstellung) (m/min) | X1/Y1/Z1/X2/Z2/Y2:25 | X1/Y1/Z1/X2/Z2/Y2:25 | X1/Y1/Z1/X2/Z2/Y2:25 | |
| Fassungsvermögen des Kühlmitteltanks (L) | 200 | 200 | 200 | |
| Kapazität der Schmiereinheit (L) | 3 | 3 | 3 | |
| Mittenhöhe (mm) | 1050 | 1050 | 1050 | |
| Abmessungen (Länge×Breite×Höhe)(mm)(Verpackungsabmessungen addieren 200) | 2310×1880×1800 | 2100×1200×1700 | 2310×1880×1800 | |
| Maschinengewicht (kg) | 2500 | 2500 | 2500 | |
| Maschinenleistung (kW) | 11 | 11.5 | 10 | |

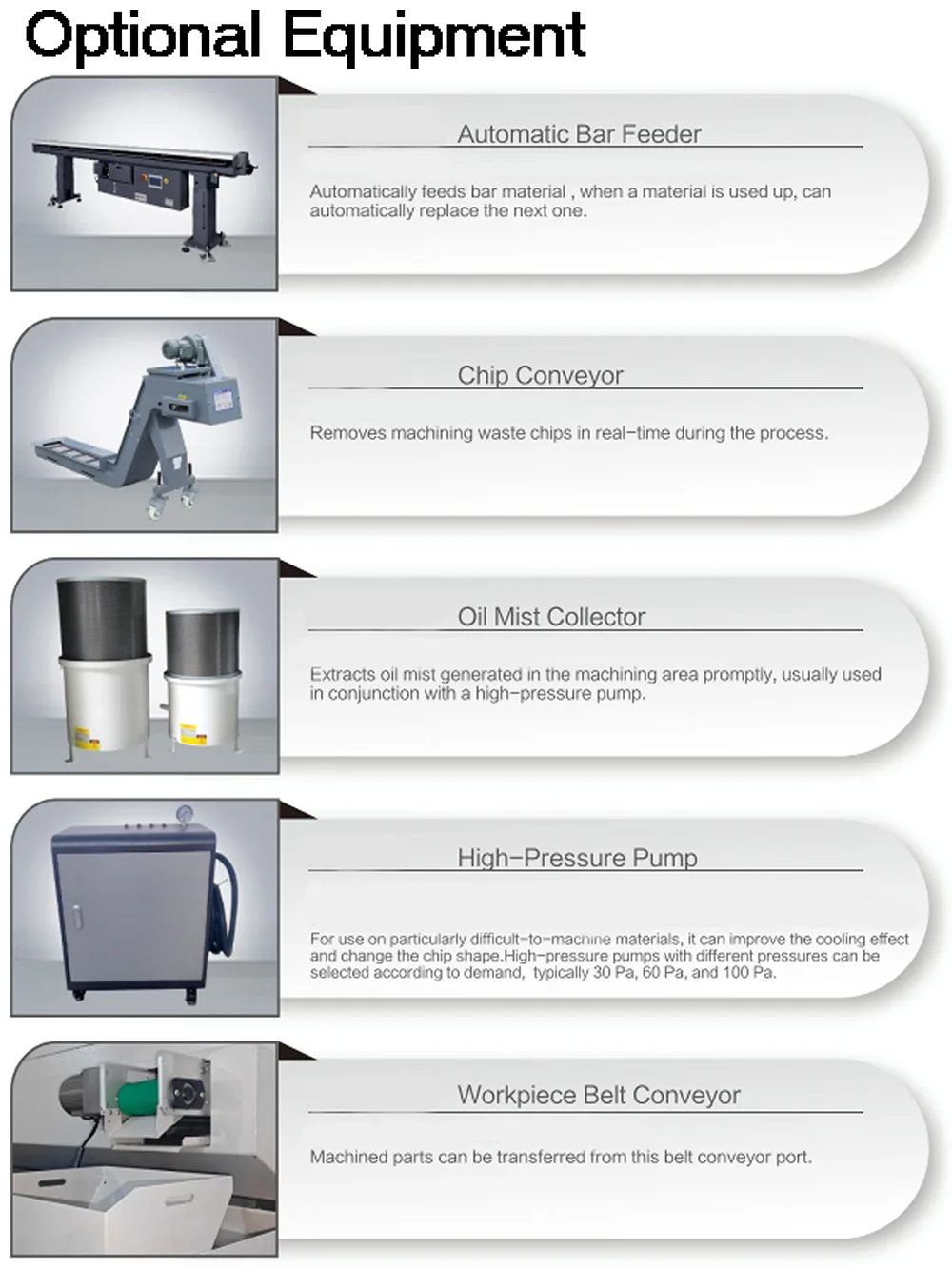

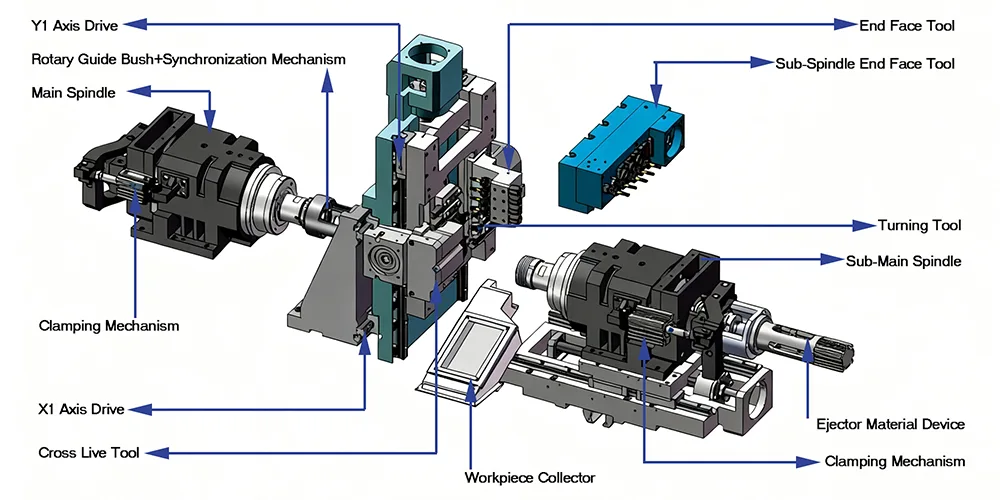

Durch die Fünf-Achsen-Bewegungssteuerung können komplexe Teilegeometrien effizient innerhalb eines Maschinenzyklus bearbeitet werden.
Das Werkstück bewegt sich axial und wird dabei von einer Führungsbuchse unterstützt, was eine hohe Steifigkeit für schlanke Bauteile gewährleistet.
Mehrere Bearbeitungsprozesse können durchgeführt werden, ohne dass das Werkstück auf zusätzliche Maschinen übertragen werden muss.
Optimiert für die Bearbeitung von Bauteilen mit kleinem Durchmesser, die eine strenge Maßkontrolle erfordern.
Die Unterstützung der Führungsbuchse trägt zur Aufrechterhaltung der Steifigkeit bei der Bearbeitung langer und dünner Teile bei.
Die Mehrachsenfunktionalität ermöglicht die Fertigstellung komplexer Komponenten in weniger Aufspannungen.
Stabile Schnittbedingungen tragen zu einer verbesserten Oberflächengüte und Maßhaltigkeit bei.
Die Kombination mehrerer Bearbeitungsschritte in einem einzigen Prozess trägt dazu bei, die Gesamtproduktionszeit zu verkürzen.

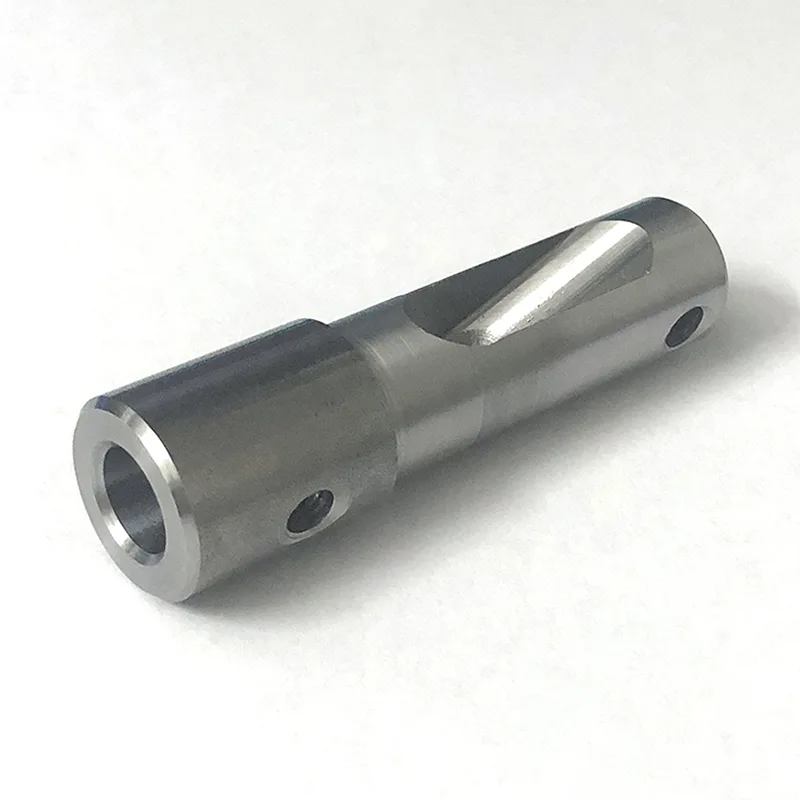

Die 5-Achsen-Schweizer Drehmaschine wird häufig zur Herstellung von Präzisionskomponenten verwendet, wie zum Beispiel:
Teile für medizinische Instrumente
elektronische Steckverbinder
Präzisionswellen
Miniaturbefestigungen
Luft- und Raumfahrtkomponenten
Automobil-Sensorteile

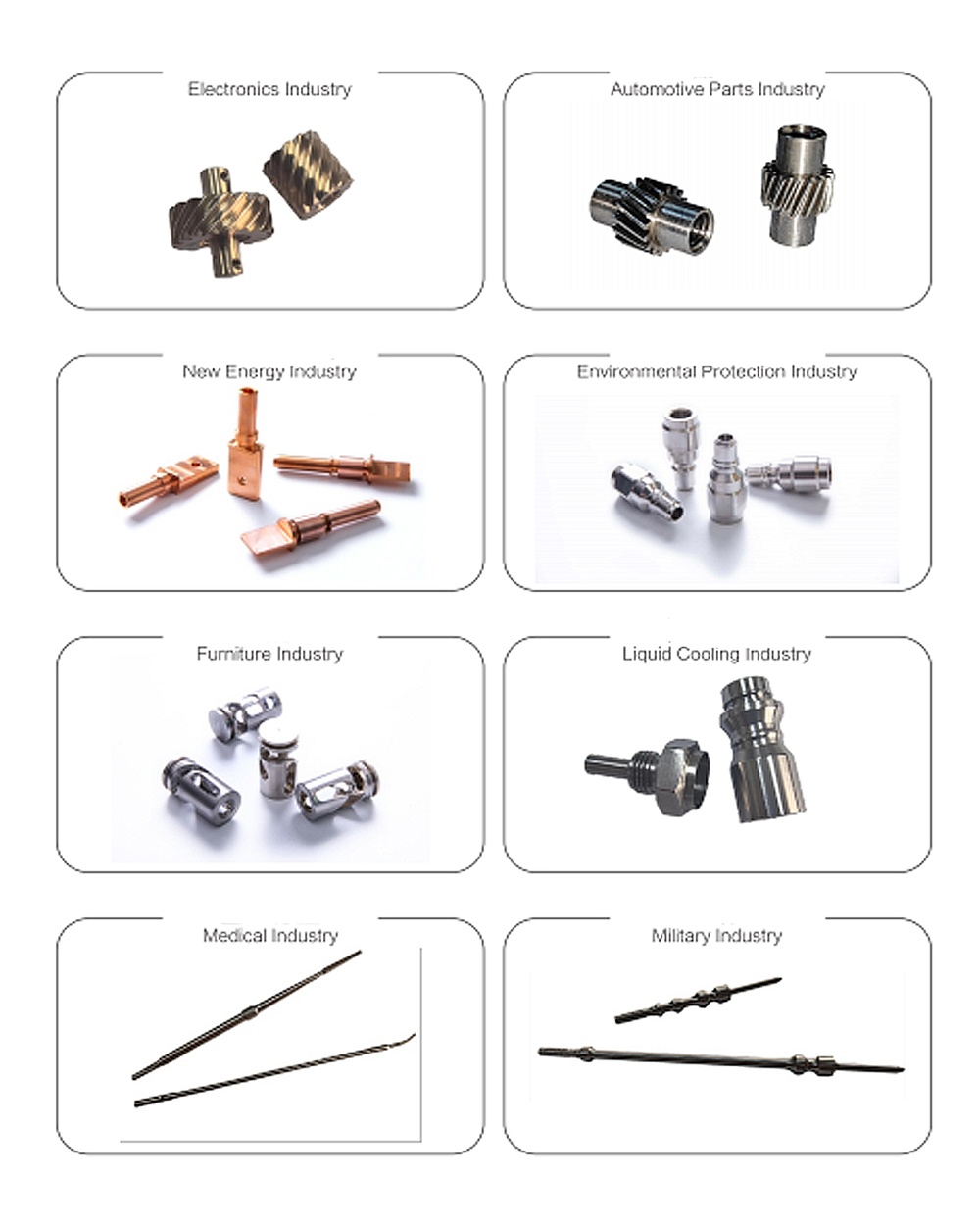

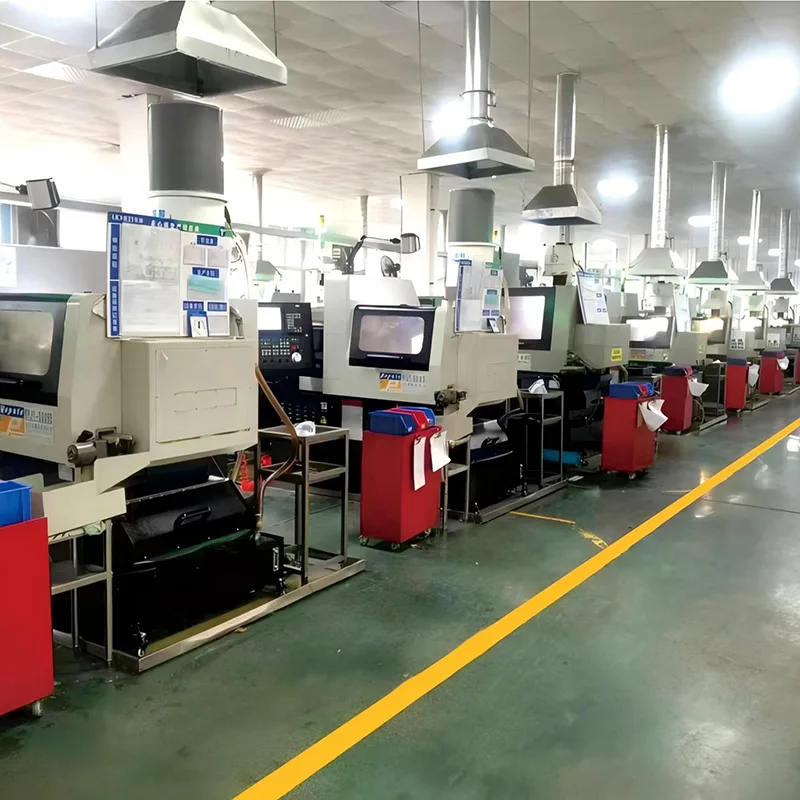

Zu den Industriezweigen, in denen die Schweizer Bearbeitung häufig zum Einsatz kommt, gehören:
Herstellung medizinischer Geräte
Herstellung von Luft- und Raumfahrtkomponenten
Elektronik- und Halbleiterausrüstung
Präzisionsinstrumentierung
Automobilsysteme
F1: Was unterscheidet eine Langdrehmaschine von einer herkömmlichen CNC-Drehmaschine?
Eine Langdrehmaschine verwendet einen verschiebbaren Spindelstock und eine Führungsbuchse, um das Werkstück in der Nähe des Schneidbereichs zu stützen. Dies verbessert die Stabilität bei der Bearbeitung langer, schlanker Teile.
F2: Welche Arten von Materialien können auf dieser Maschine verarbeitet werden?
Zu den gängigen Materialien gehören Edelstahl, Kohlenstoffstahl, Aluminiumlegierungen, Messing, Titan und verschiedene technische Metalle, die in Präzisionskomponenten verwendet werden.
F3: Warum eine 5-Achsen-Langdrehmaschine wählen?
Die Fünf-Achsen-Fähigkeit ermöglicht die Durchführung komplexerer Bearbeitungsvorgänge in einer einzigen Aufspannung, wodurch die Produktivität verbessert und die Teilehandhabung reduziert wird.
F4: Ist die Maschine für die Massenproduktion geeignet?
Ja. Langdrehmaschinen werden häufig für die Massenfertigung kleiner Präzisionsteile eingesetzt.
