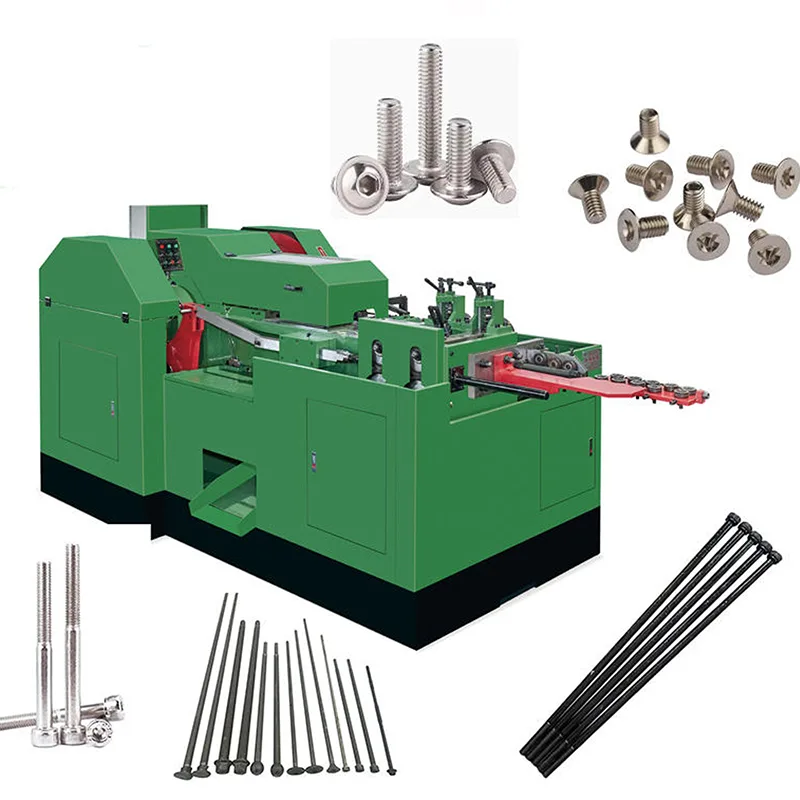

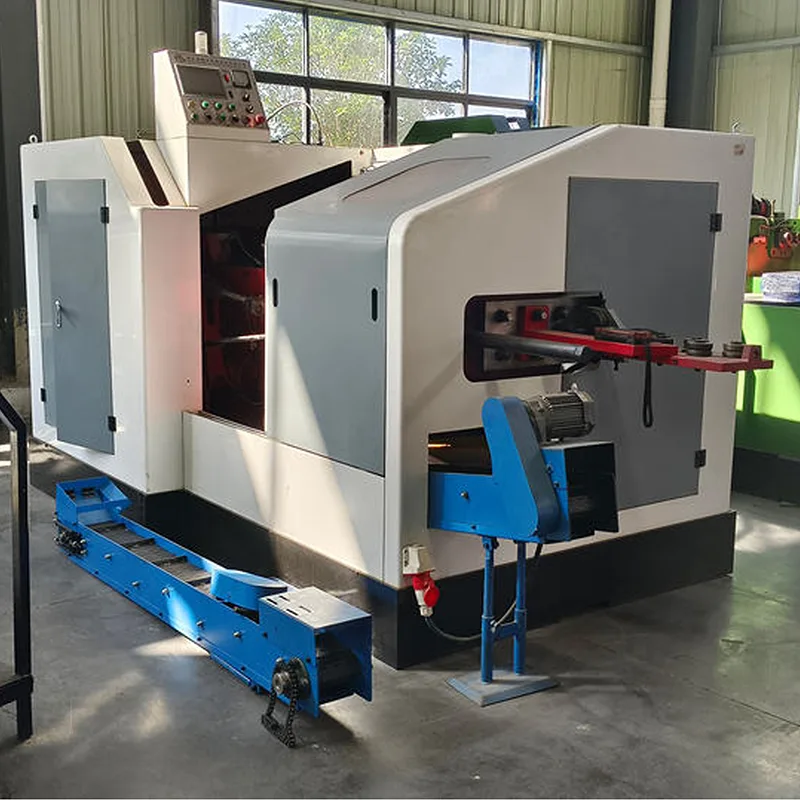

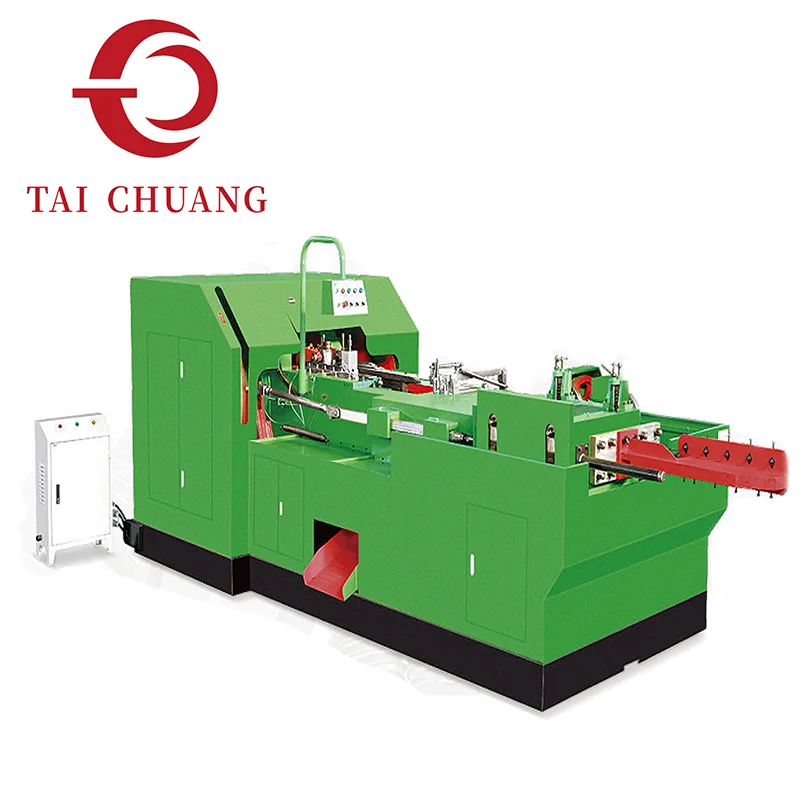

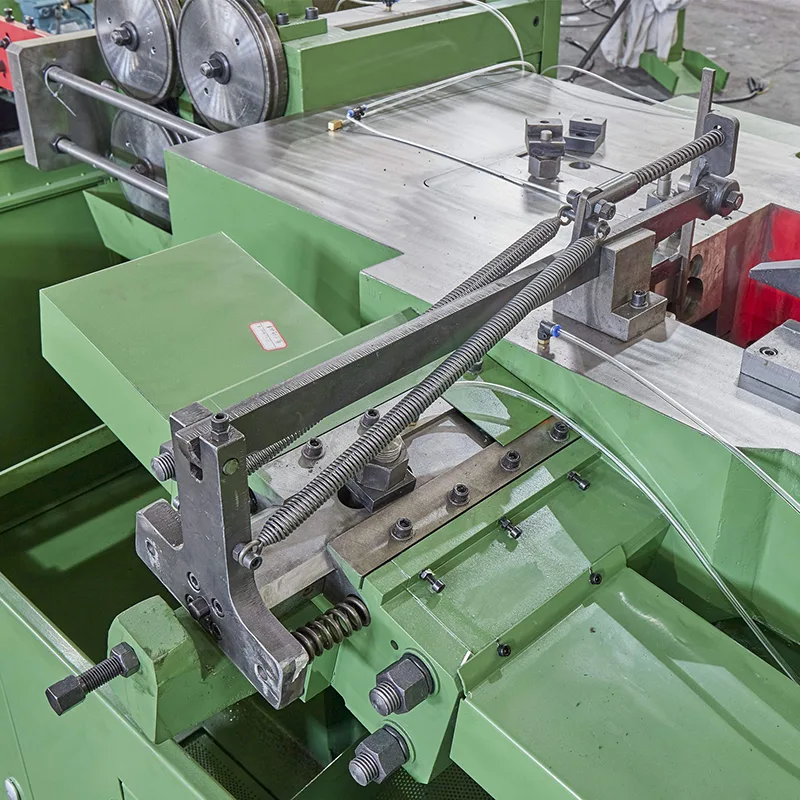

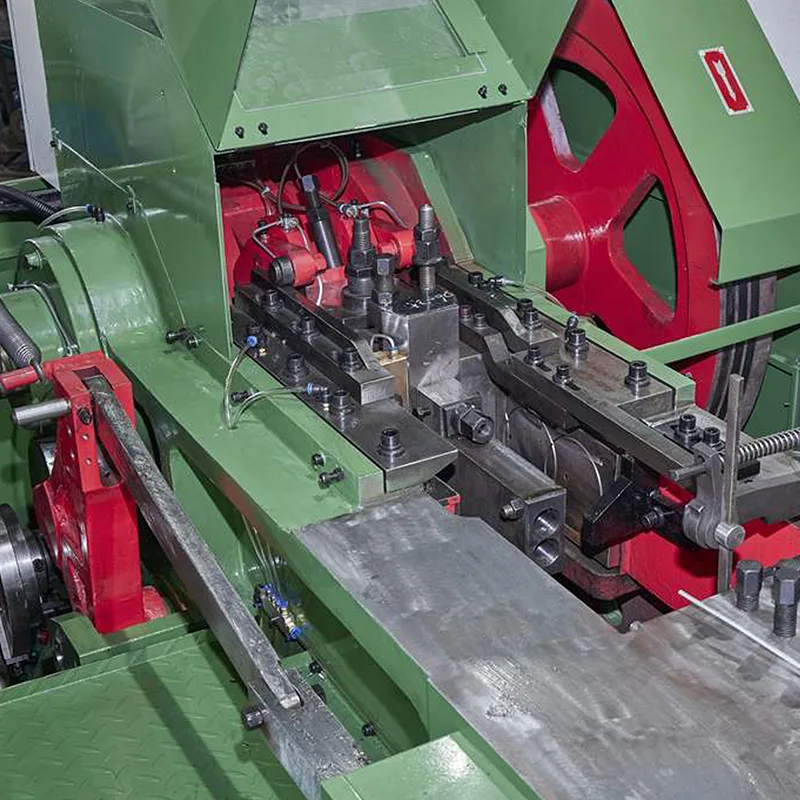

Diese große Kaltstauchmaschine mit 1 Matrize und 2 Schlägen und langem Hub wurde für Verbindungselemente mit großem Durchmesser und großer Länge entwickelt und verbessert die Umformkapazität innerhalb einer Struktur mit nur einer Matrize und zwei Schlägen. Der verlängerte Hubmechanismus ermöglicht eine stärkere Materialverdrängung und eine längere Schaftformung bei gleichzeitig kontrollierter Kopfformung in einem kontinuierlichen Zyklus.
TAICHUANG liefert als Fabrik in China diese hochbelastbare Kaltstauchlösung für Hersteller, die übergroße Schrauben und lange Strukturbefestigungen herstellen, die über den Umformbereich von Standard-Kurzhubsystemen hinausgehen. Der Schwerpunkt der Maschine liegt auf einer stabilen Verformungskontrolle, der Beibehaltung der Materialfestigkeit und der Maßhaltigkeit bei höheren Umformlasten.
|
Modell |
Max. Rohlingsdurchmesser/mm |
Rohlingslänge/mm |
Schnittlänge/mm |
Hub/mm |
Kapazität/Stück/Min |
Hauptdüsendurchmesser/mm |
Der anfängliche Stanzdurchmesser/mm |
Der präzise Stanzdurchmesser/mm |
Durchmesser der Trennmatrize/mm |
|
D12-70 |
Φ7,0-15 |
70 |
90 |
120 |
60-70 |
Φ80*120 |
Φ55*120 |
Φ55*120 |
Φ45*45 |
|
D12-150 |
Φ7,0-15 |
150 |
170 |
190 |
40-50 |
Φ80*200 |
Φ60*180 |
Φ60*180 |
Φ45*60 |
|
D12-200 |
Φ7,0-15 |
200 |
220 |
250 |
30-40 |
Φ88*260 |
Φ60*180 |
Φ60*180 |
Φ45*60 |
|
D12-250 |
Φ7,0-15 |
250 |
270 |
300 |
30-40 |
Φ88*330 |
Φ60*180 |
Φ60*180 |
Φ45*60 |
|
D12-300 |
Φ7,0-15 |
300 |
320 |
330 |
25-35 |
Φ88*360 |
Φ60*180 |
Φ60*180 |
Φ45*60 |
|
D12-450 |
Φ8,0-16 |
450 |
480 |
550 |
20-30 |
Φ90*540 |
Φ60*270 |
Φ60*270 |
Φ45*60 |
|
D16-180 |
Φ8,0-16 |
180 |
210 |
240 |
35-40 |
Φ98*220 |
Φ65*180 |
Φ65*180 |
Φ60*80 |
|
D16-450 |
Φ8,0-16 |
450 |
480 |
550 |
20-30 |
Φ98*540 |
Φ60*270 |
Φ60*270 |
Φ60*80 |
|
Modell |
Fräsergröße/mm |
Hauptmotorleistung/kw |
Volumen (L*B*H)/m |
Gewicht/kg |
|
D12-70 |
16*50*125 |
Stufe 6 – 15 kW |
4,50*2,00*1,32 |
7900 |
|
D12-150 |
18*60*125 |
Stufe 6 – 18,5 kW |
5,20*1,90*1,80 |
14000 |
|
D12-200 |
18*60*125 |
Stufe 6 – 18,5 kW |
5,20*1,90*1,80 |
14300 |
|
D12-250 |
18*60*125 |
Stufe 6 – 18,5 kW |
5,20*1,90*1,80 |
15000 |
|
D12-300 |
18*60*125 |
Stufe 6 – 18,5 kW |
5,20*1,90*1,80 |
15800 |
|
D12-450 |
18*60*125 |
Stufe 6 – 22 kW |
6,50*2,25*2,10 |
20800 |
|
D16-180 |
20*60*125 |
Stufe 6 – 30 kW |
4,40*2,10*1,95 |
20800 |
|
D16-450 |
20*70*125 |
Stufe 6 – 22 kW |
6,50*2,25*2,10 |
21000 |
Der längere Hubweg ermöglicht eine größere Materialbewegung bei jedem Schlag. Anstatt Material innerhalb eines begrenzten Verdrängungsfensters zu komprimieren, bietet das System einen zusätzlichen Formweg und unterstützt so:
Herstellung von Langschaftschrauben
Kopfform mit größerem Durchmesser
Verbesserte Metallflussverteilung
Reduziertes Risiko einer Unterfüllung bei übergroßen Teilen
Die Zwei-Schlag-Sequenz trennt das Stauchen und die abschließende Kopfformung und sorgt so für eine stabile Geometrie auch bei der Formung großvolumiger Teile.
Große Befestigungselemente erfordern eine stärkere Rahmensteifigkeit und eine ausgewogene Stoßdämpfung. Diese großformatige 1-Matrizen-2-Schlag-Langhub-Kaltstauchmaschine wurde entwickelt mit:
Verstärkte Maschinenrahmenstruktur
Stabile Kurbel- und Schlittenbewegungssteuerung
Kontrollierte Schlagübertragung
Verbesserte Ausrichtungsgenauigkeit
Diese strukturellen Merkmale unterstützen eine gleichbleibende Leistung in anspruchsvollen Produktionsumgebungen für große Schrauben.
Häufig in der Fertigung eingesetzt:
Schrauben für den Hochbau
Befestigungselemente für schwere Maschinen
Ankerbolzen für Windkraftanlagen
Industrieschrauben mit großem Durchmesser
Verbindungselemente für die Infrastrukturtechnik
Die Materialkompatibilität umfasst Kohlenstoffstahl und legierte Stahlsorten, die typischerweise in strukturellen Anwendungen verwendet werden.
Unsere 1-Matrizen-2-Blas-Langhub-Großkaltstauchmaschine wird im Allgemeinen in Betracht gezogen, wenn:
Die Schraubenlänge übersteigt die Standardhubfähigkeit
Ein größeres Kopfvolumen erfordert eine größere Materialbewegung
Konstruktionsschrauben erfordern eine höhere Formstabilität
Die Produktion umfasst Verbindungselemente mit mittlerem bis großem Durchmesser
Standardmäßige 1-Matrizen-2-Blas-Systeme stoßen an Kapazitätsgrenzen
Es bietet ein erweitertes Umformspektrum ohne Umstieg auf Mehrform-Komplexsysteme.
F1: Was ist der Vorteil des Langhubs im Vergleich zum Standardhub?
Der lange Hub ermöglicht eine größere Materialverdrängung und eignet sich daher für längere Schrauben und größere Kopfvolumina.
F2: Ist diese Maschine nur für Schrauben mit großem Durchmesser geeignet?
Es ist für große und lange Verbindungselemente optimiert, kann aber je nach Werkzeugkonfiguration auch mittelgroße Teile verarbeiten.
F3: Beeinflusst ein langer Hub die Maßgenauigkeit?
Bei richtiger Kalibrierung verbessert der verlängerte Hub die Materialflusskontrolle und verringert das Risiko einer Unterfüllung bei großen Teilen.
