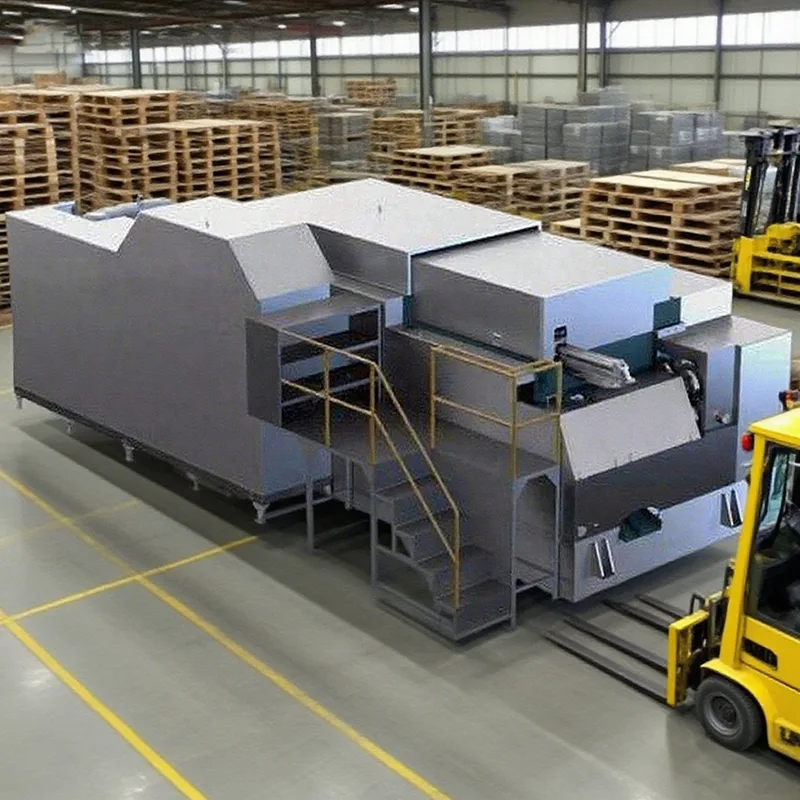

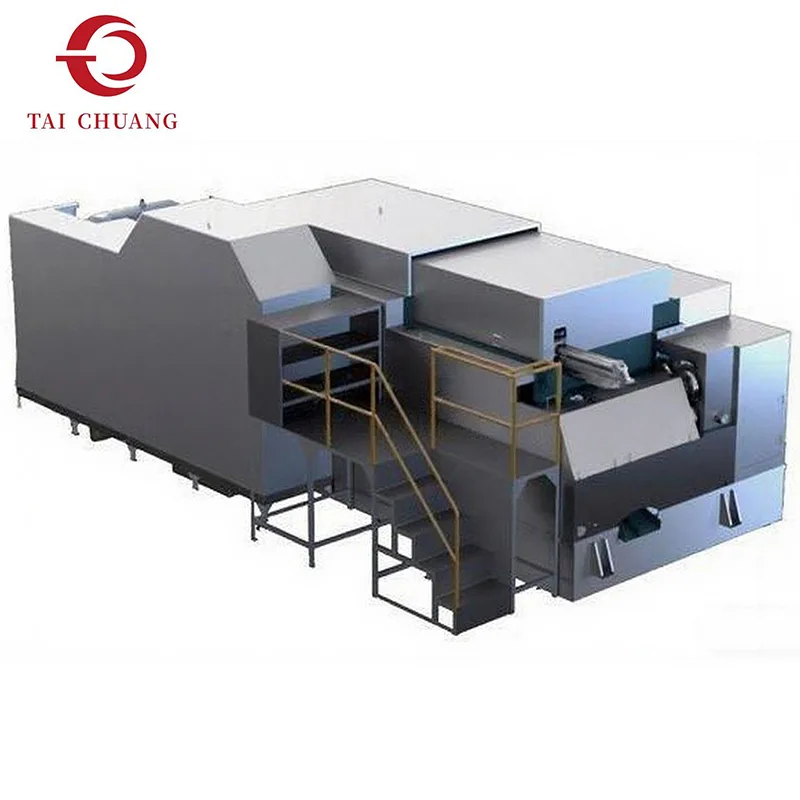

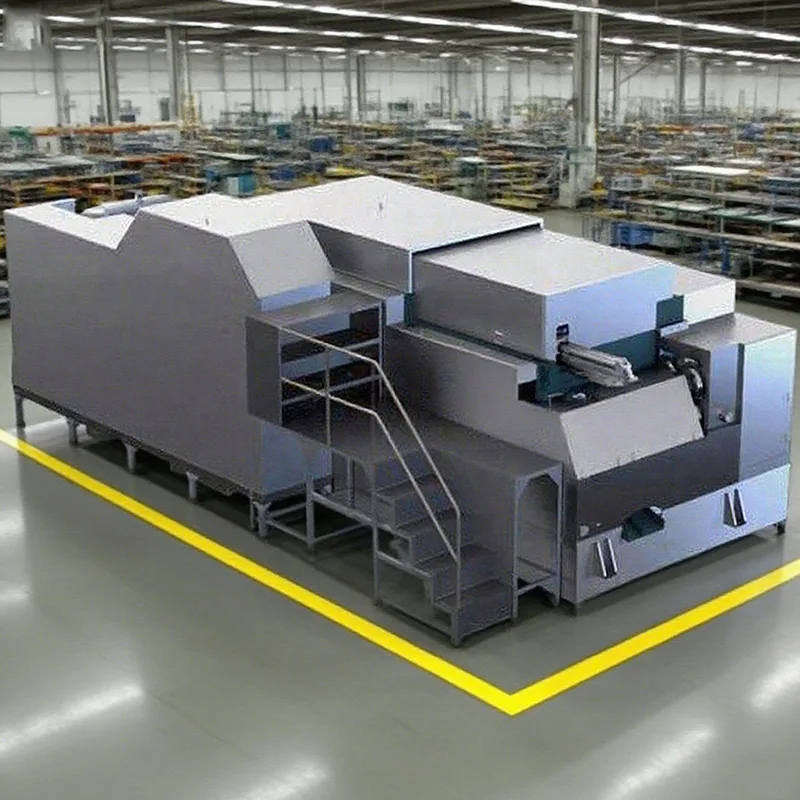

6-Stationen-Mutterformer

Als Mutternformer in Kaltstauchmaschinensystemen positioniert, unterstützt dieser von der TAICHUANG-Fabrik gelieferte Mutternformer mit 6 Stationen eine stabile und wiederholbare Mutternformung. Ein Prozess mit mehreren Stationen wendet die Verformung schrittweise an und trägt dazu bei, eine konsistente Mutterngeometrie und Maßkontrolle aufrechtzuerhalten. Es eignet sich für Anwender, die vorhersehbare Umformergebnisse und ein klares Prozessmanagement für die Standardmutternproduktion priorisieren.

Anfrage absenden

Produktbeschreibung

Ein Mutternformer mit 6 Stationen ist eine der am weitesten verbreiteten Konfigurationen in Kaltstauchmaschinensystemen für die Mutternproduktion. Der Umformprozess unterteilt die Materialverformung in sechs kontrollierte Stufen, sodass der Mutternkörper, die Fase und die inneren Merkmale schrittweise und nicht durch aggressives Umformen in einem Schritt geformt werden können.

Im Vergleich zu Maschinen mit niedrigerer Station bietet dieser Mutternformer eine bessere Kontrolle über den Materialfluss und die Dimensionsstabilität. Jede Station erfüllt eine bestimmte Formungsfunktion und trägt so dazu bei, innere Spannungen zu reduzieren und die allgemeine Formkonsistenz zu verbessern. Diese Struktur unterstützt ein vorhersehbares Umformverhalten über längere Produktionsläufe hinweg. TAICHUANG stellt diese Kaltstauchlösung für Käufer vor, die sich auf Prozessstabilität, Werkzeugklarheit und konsistente Mutterngeometrie über Standardspezifikationen von Verbindungselementen hinweg konzentrieren.

Produktspezifikationen

Modell	Einheit	SJNF 8B-6S	SJNF 11B-6S	SJNF 14B-6S	SJNF 17B-6S	SJNF 19B-6S	SJNF22B-6S
Schmiedestation	NEIN.	6	6	6	6	6	6
Über flache Nussflächen	mm	5-8	5,5-12,7	10-17	14-17	14-22	17-22
Passende Sechskantmutter	mm	M2,5-M5	M3-M6	M6-M10	M8-M10	M8-M14	M10-M14
Trenndurchmesser (max.)	mm	8	11	14	17	19	22
Schnittlänge (max.)	mm	8	15	15	20	17	25
Kick-Out-Länge (max.)	mm	12	15	18	20	25	30
Stirbt Pech	mm	38	50	60	70	80	90
Schmiedekraft	kg	30000	55000	85000	120000	130000	160000
Widderschlag	mm	50	58	70	80	100	120
Ausgabe für Mutter	Stk./Min	120-300	100-280	90-220	70-170	60-140	60-135
Hauptmotor	kw	7.5	11	15	22	30	37
Schmiermotor	kw	1.5	1.5	2.2	2.2	2.2	2.2
Schmiermittel	l	400	600	900	1000	1200	1500
Referenzgewicht heben	Tonne	3.5	4.5	8	10	14	16
Maschinenabmessungen	cm	185160105	240165110	310210145	320220140	375225160	405245165

Modell	Einheit	SJNF 24B-6S	SJNF 28B-6S	SJNF 33B-6S	SJNF 36B-6S	SJNF 41B-6S	SJNF 50B-6S
Schmiedestation	NEIN.	6	6	6	6	6	6
Über flache Nussflächen	mm	17-26	24-28	24-33	30-36	30-41	41-50
Passende Sechskantmutter	mm	M10-M18	M16-M18	M16-M22	M20-M22	M20-M27	M27-M33
Trenndurchmesser (max.)	mm	24	28	30	36	40	50
Schnittlänge (max.)	mm	22/38	35	40	45	52	70
Kick-Out-Länge (max.)	mm	30/45	38	38/55	43	68	65
Stirbt Pech	mm	100	120	140	150	165	195
Schmiedekraft	kg	220000	330000	360000	400000	450000	800000
Widderschlag	mm	110/160	140	146/200	160	210	210
Ausgabe für Mutter	Stk./Min	50-100	50-100	45-80	40-75	40-70	30-55
Hauptmotor	kw	55	75	110	132	160	250
Schmiermotor	kw	2.2	2.2	2.2	2.2	2.2	2.2
Schmiermittel	l	2000	2200	3000	3100	3800	5800
Referenzgewicht heben	Tonne	25	31	45	52	80	130
Maschinenabmessungen	cm	455295195	510275200	535355215	615385225	720420250	985550270

Überblick über den Umformprozess

Drahtvorschub und Längenschneiden

Erste Rohlingsformung

Progressive Mutternkörperformung

Ecken- und Fasenformung

Dimensionsverfeinerung

Endgültige Formung und Entladung

Dieses Mehrstationen-Layout unterstützt eine kontrollierte Verformung ohne Spanschneiden und bewahrt so die Materialintegrität.

FAQ

F1: Welche Muttertypen eignen sich für einen 6-Stationen-Mutterformer?

Es wird häufig für Standard-Sechskantmuttern und ähnliche Mutterngeometrien verwendet.

F2: Gilt dies als Kaltstauchmaschine?

Ja, sie gehört zur Kategorie der Kaltstauchmaschinen und formt Muttern durch Kaltverformung.

F3: Können die Werkzeuge an verschiedene Mutterngrößen angepasst werden?

Der Bereich der Mutterngröße hängt von der Werkzeugkonfiguration und der Maschineneinrichtung ab.

Typische Anwendungen

Unser 6-Stationen-Mutterformer kann bei der Produktion von Folgendem eingesetzt werden:

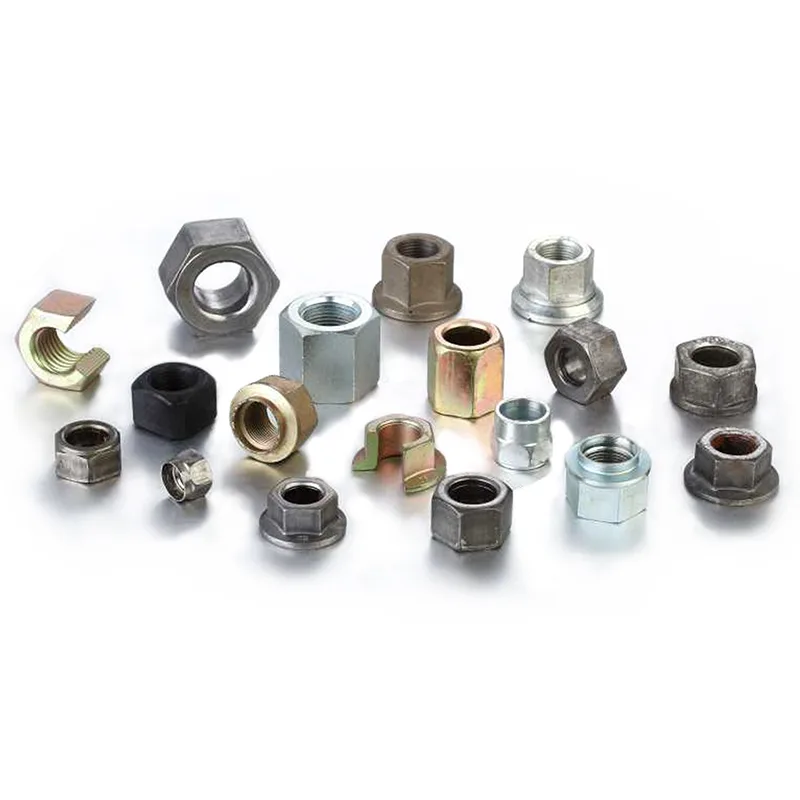

Sechskantmuttern und Standard-Industriemuttern

Befestigungskomponenten für die Automobilindustrie

Verbindungselemente für Maschinen und Geräte

Allzweck-Gewindemuttern
