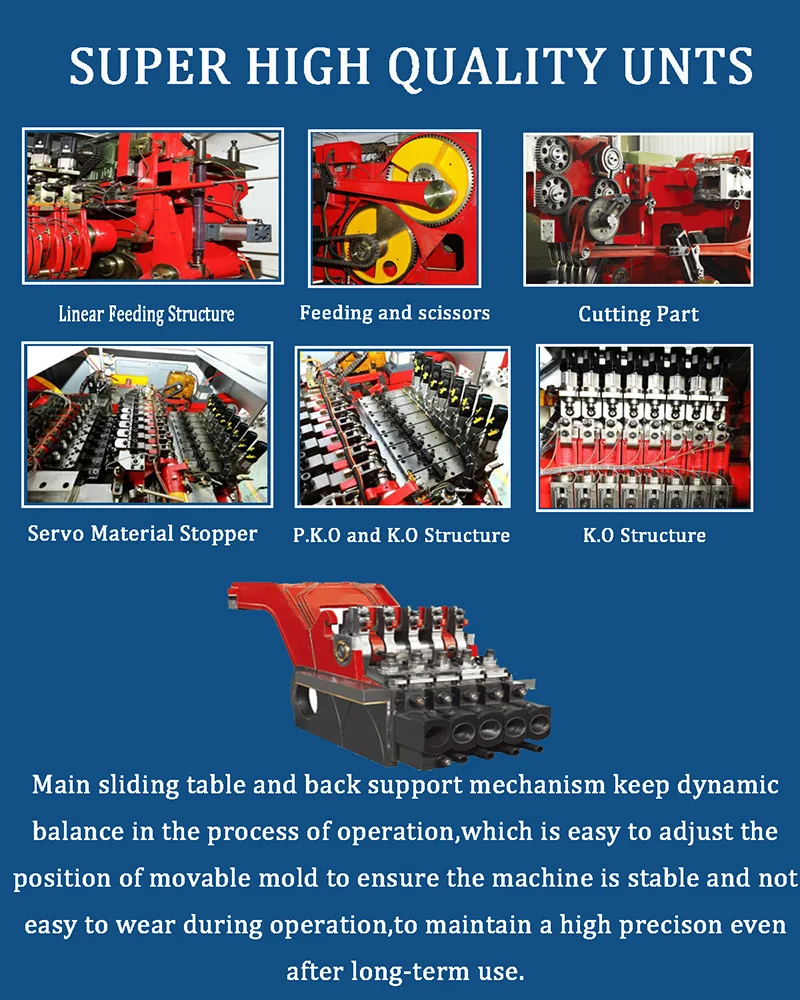

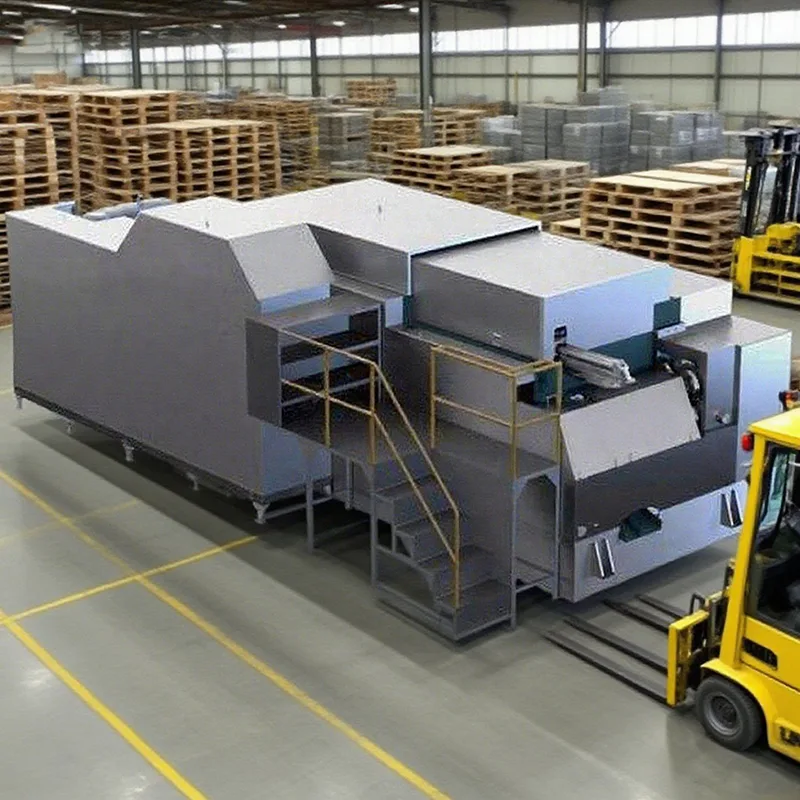

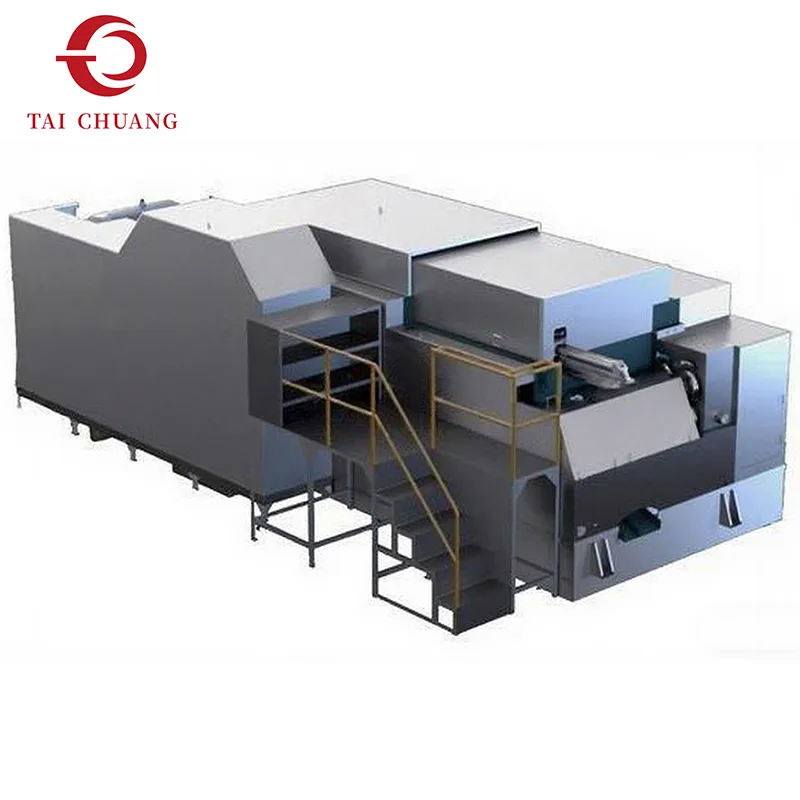

Ein 7-Stationen-Mutternformer ist über den Standardkonfigurationen positioniert, da er über den gesamten Produktionszyklus hinweg eine höhere Formauflösung bietet. Innerhalb von Kaltstauchmaschinensystemen ermöglicht die zusätzliche Station eine allmählichere Verteilung der Verformung, was zur Stabilisierung der Mutterngeometrie und zur Verbesserung der Formkonsistenz beiträgt.
Im Vergleich zu Sechs-Stationen-Mutterformern bietet diese Konfiguration eine größere Flexibilität beim Formen von Muttern mit Fasen, Konturen oder Maßübergängen, die eine kontrollierte Formgebung erfordern. Jede Formstation trägt einen definierten Schritt bei, wodurch die Spannungskonzentration reduziert und die Wiederholbarkeit über Produktionsläufe hinweg verbessert wird.
TAICHUANG stellt den 7-Stationen-Mutternformer als Lösung für Käufer vor, die die erweiterte Mutternformfähigkeit unter Beibehaltung einer klaren Prozesslogik und Werkzeugsteuerung bewerten möchten.
|
Modell |
Einheit |
SJNF 8B-7S |
SJNF 11B-7S |
SJNF 14B-7S |
SJNF 19B-7S |
SJNF 24B-7S |
SJNF33B-7S |
|
Schmiedestation |
NEIN. |
7 |
7 |
7 |
7 |
7 |
7 |
|
Über flache Nussflächen |
mm |
5-8 |
5,5-12,7 |
10-17 |
14-22 |
17-26 |
24-33 |
|
Passende Sechskantmutter |
mm |
M2,5-M5 |
M3-M6 |
M6-M10 |
M8-M14 |
M10-M18 |
M16-M22 |
|
Trenndurchmesser (max.) |
mm |
8 |
11 |
14 |
19 |
24 |
30 |
|
Schnittlänge (max.) |
mm |
12 |
18 |
20 |
22 |
38 |
40 |
|
Kick-Out-Länge (max.) |
mm |
15 |
20 |
25 |
28 |
45 |
55 |
|
Stirbt Pech |
mm |
38 |
50 |
60 |
80 |
100 |
140 |
|
Schmiedekraft |
kg |
35.000 |
58.000 |
100.000 |
150.000 |
300.000 |
400.000 |
|
Widderschlag |
mm |
58 |
76 |
100 |
110 |
160 |
200 |
|
Ausgabe für Mutter |
Stk./Min |
110-260 |
90-220 |
80-180 |
60-120 |
50-80 |
40-70 |
|
Hauptmotor |
kw |
7.5 |
11 |
15 |
37 |
55 |
132 |
|
Schmiermotor |
kw |
1.5 |
1.5 |
2.2 |
2.2 |
2.2 |
2.2 |
|
Schmiermittel |
L |
400 |
700 |
1000 |
1400 |
2000 |
3400 |
|
Referenzgewicht heben |
Tonne |
4 |
5.5 |
9 |
16 |
30 |
50 |
|
Maschinenabmessungen |
cm |
210*160*110 |
260*170*130 |
310*220*160 |
380*240*170 |
480*320*215 |
590*390*230 |
|
Modell |
Einheit |
SJNF 11B-7SL |
SJNF 14B-7SL |
SJNF 17B-7SL |
SJNF 19B-7SL |
SJNF 24B-7SL |
SJNF 33B-7SL |
SJNF 41B-7SL |
SJNF 41B-7SL(120L) |
|
Schmiedestation |
NEIN. |
7 |
7 |
7 |
7 |
7 |
7 |
7 |
7 |
|
Trenndurchmesser (max.) |
mm |
11 |
14 |
17 |
19 |
24 |
30 |
40 |
40 |
|
Schnittlänge (max.) |
mm |
36 |
40 |
55 |
48 |
60 |
75 |
68 |
85 |
|
Kick-Out-Länge (max.) |
mm |
40 |
60 |
60 |
60 |
80 |
100 |
80 |
120 |
|
P.K.O.-Länge (max.) |
mm |
16 |
18 |
19 |
20 |
25 |
30 |
30 |
35 |
|
Stirbt Pech |
mm |
50 |
60 |
70 |
80 |
100 |
140 |
165 |
165 |
|
Schmiedekraft |
kg |
60.000 |
120.000 |
125.000 |
185.000 |
300.000 |
400.000 |
500.000 |
550.000 |
|
Widderschlag |
mm |
160 |
200 |
210 |
220 |
280 |
280 |
240 |
360 |
|
Ausgabe für Mutter |
Stk./Min |
55-140 |
60-110 |
50-100 |
50-90 |
45-80 |
40-80 |
40-75 |
40-70 |
|
Hauptmotor |
kw |
15 |
22 |
30 |
41 |
55 |
160 |
220 |
220 |
|
Schmiermotor |
kw |
1.5 |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
|
Schmiermittel |
L |
800 |
1.200 |
1.300 |
1.600 |
3.000 |
3.500 |
4.000 |
5.000 |
|
Referenzgewicht heben |
Tonne |
6 |
10 |
12 |
20 |
35 |
57 |
85 |
95 |
|
Maschinenabmessungen |
cm |
290*170*130 |
350*220*150 |
370*240*170 |
470*260*195 |
579*310*210 |
645*375*230 |
780*450*250 |
830*465*265 |
Die Umformsequenz umfasst typischerweise Folgendes:
Materialzuführung und Zuschnitt
Erste Körperformung
Progressive Formung des Mutternprofils
Mittlere Verfeinerung der Geometrie
Ecken- und Fasendefinition
Dimensionskorrektur
Endgültige Formung und Entladung
Dieser abgestufte Ansatz ermöglicht es dem 7-Stationen-Mutterformer, die Materialverformung Schritt für Schritt zu bewältigen, was für komplexere Mutterngeometrien von entscheidender Bedeutung ist.

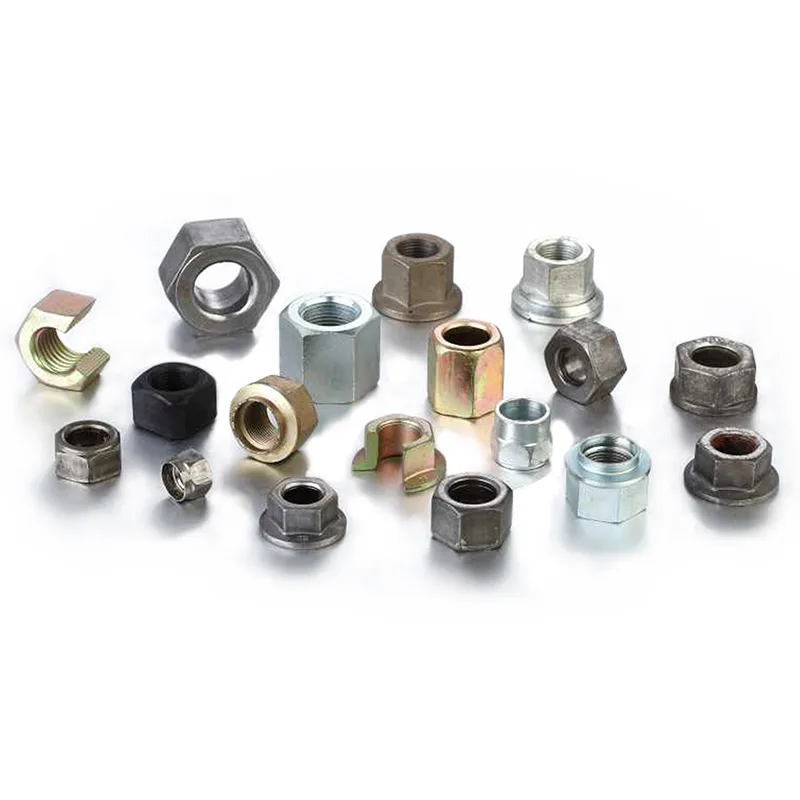

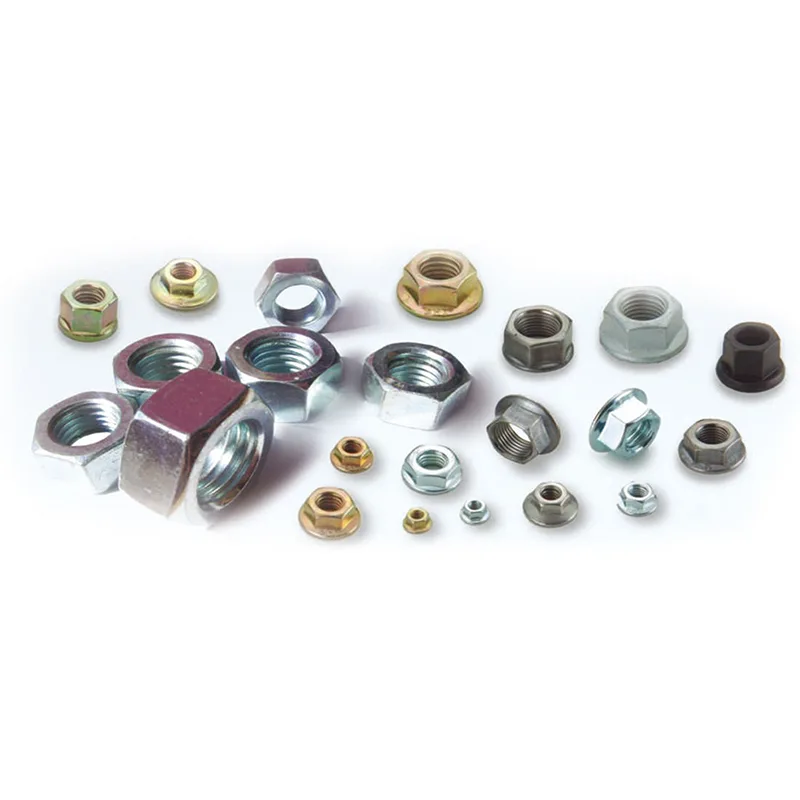

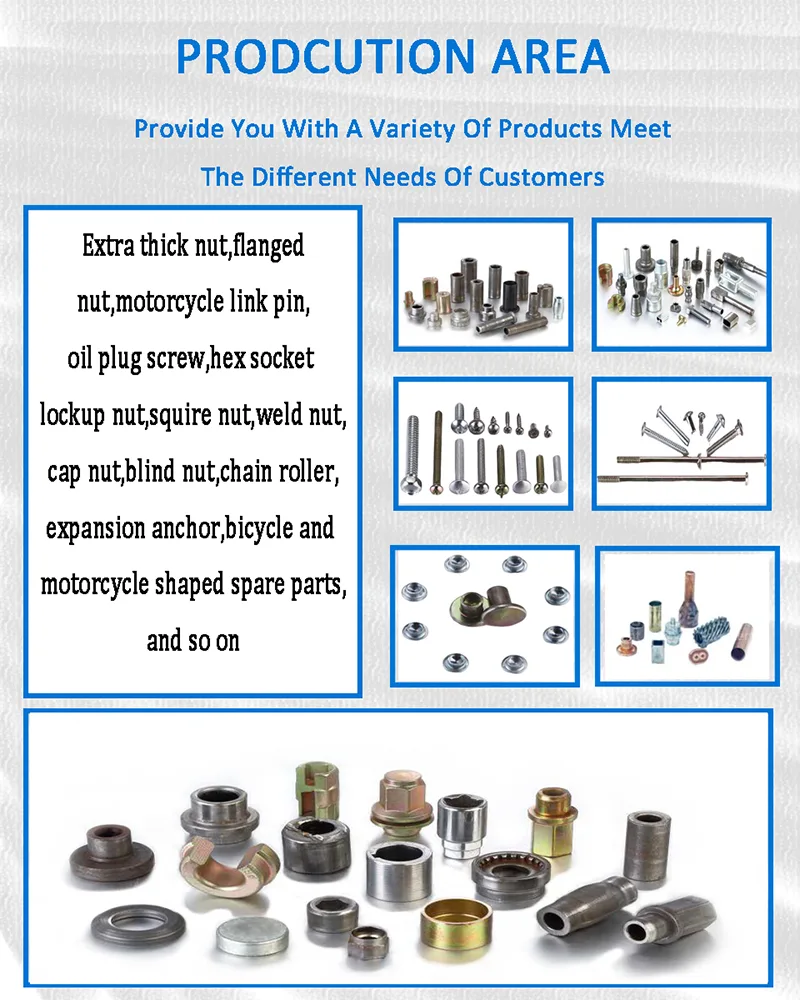

Muttern mit besonderen Konturen oder Fasen
Automobil- und mechanische Befestigungskomponenten
Industriemuttern mit strengeren Maßvorgaben
Konstruierte Verbindungselemente, die eine einheitliche Geometrie erfordern
Beim Kaltstauchen von Muttern kommt es eher auf die Verformung als auf die maschinelle Bearbeitung an. Durch das Hinzufügen einer zusätzlichen Station trägt der 7-Stationen-Mutterformer dazu bei, den internen Materialfluss und die Oberflächenkonsistenz zu verbessern. Käufer bewerten diese Maschine typischerweise anhand der Werkzeugstabilität, der Wiederholbarkeit der Formgebung und der Anpassungsfähigkeit an verschiedene Mutterndesigns.
TAICHUANG unterstützt Kunden, indem es die Konfigurationen der Mutternformer an Produktzeichnungen, Materialeigenschaften und Produktionsplanungszielen ausrichtet.
F1: Warum einen 7-Stationen-Mutternformer anstelle eines 6-Stationen-Modells wählen?
Die zusätzliche Station ermöglicht eine genauere Kontrolle des Materialflusses und unterstützt komplexere Mutternformen.
F2: Gilt dies immer noch als Kaltstauchmaschine?
Ja, es formt Muttern durch Kaltverformung ohne Materialabtrag.
F3: Erhöht eine höhere Stationsanzahl die Einrichtungskomplexität?
Der Aufbau erfordert Planung, bietet aber auch eine größere Formflexibilität.
