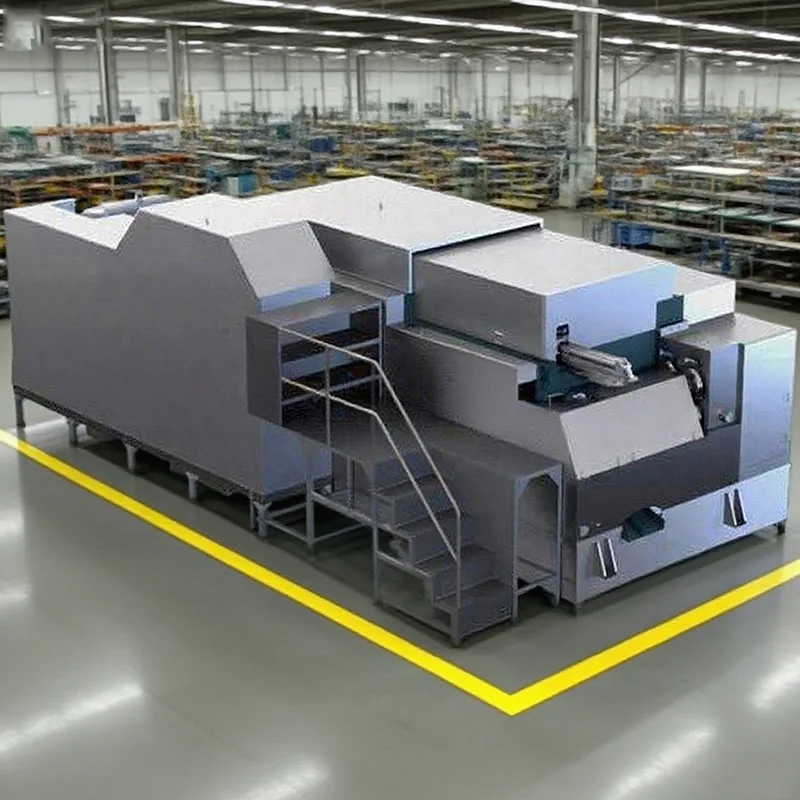

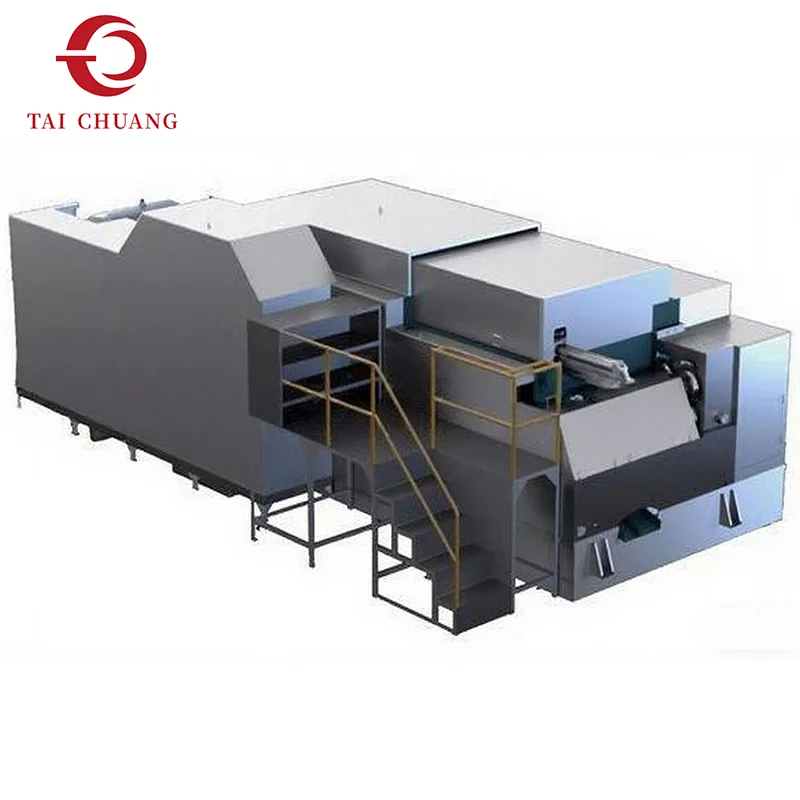

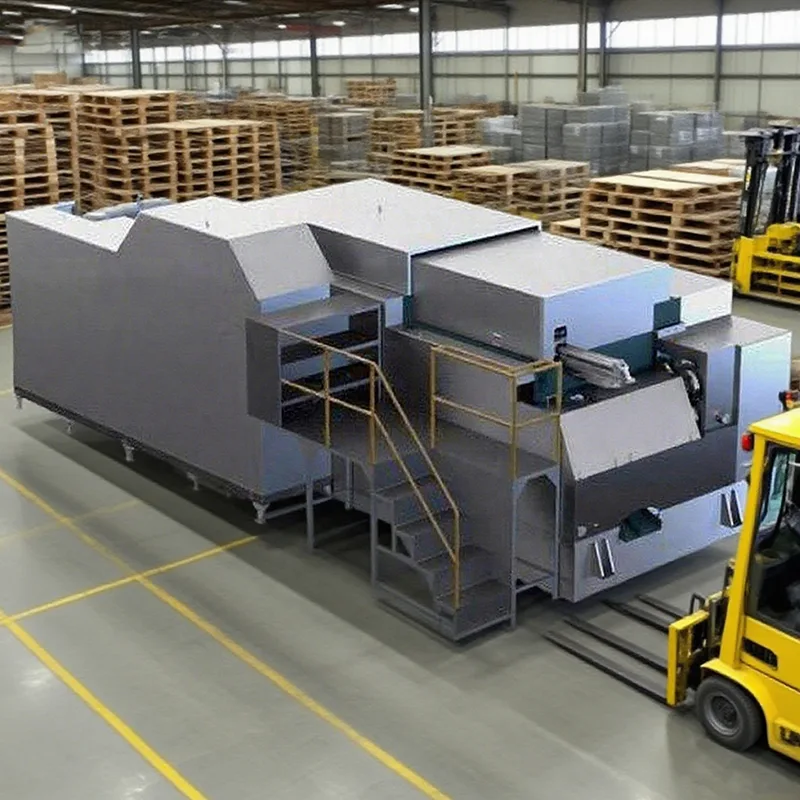

Der 8-Stationen-Langhub-Mutternformer repräsentiert ein fortschrittliches Niveau innerhalb der Kaltstauchmaschinensysteme für die Mutternproduktion. Durch die Erhöhung sowohl der Anzahl der Umformstufen als auch der verfügbaren Hublänge ermöglicht diese Konfiguration die Verteilung der Materialverformung über einen längeren und kontrollierteren Umformweg.
Im Vergleich zu Mutternformern mit 6 oder 7 Stationen bieten die zusätzlichen Stationen eine größere Flexibilität beim Formen komplexer Konturen, interner Merkmale und Übergangszonen. Das Design mit langem Hub unterstützt darüber hinaus tiefere Umformanforderungen, indem es eine allmähliche Verformung ermöglicht, anstatt den Materialfluss innerhalb eines begrenzten Hubs zu erzwingen.
Diese Art von Mutternformer wird typischerweise dann bewertet, wenn Standardkonfigurationen ihre Verformungsgrenzen erreichen. TAICHUANG präsentiert diese Lösung für Kunden, die einen höheren Grad an Formfreiheit benötigen und das Prozessrisiko bei der Herstellung komplexer oder strukturell anspruchsvoller Muttern reduzieren möchten.
|
Modell |
Einheit |
SJNF 11B-8SL |
SJNF 14B-8SL |
SJNF 19B-8SL |
SJNF 24B-8SL |
SJNF 33B-8SL |
SJNF 41B-8SL |
|
Schmiedestation |
NEIN. |
8 |
8 |
8 |
8 |
8 |
8 |
|
Trenndurchmesser (max.) |
mm |
11 |
14 |
19 |
24 |
30 |
40 |
|
Schnittlänge (max.) |
mm |
36 |
40 |
48 |
60 |
75 |
85 |
|
Kick-Out-Länge (max.) |
mm |
40 |
60 |
60 |
80 |
100 |
120 |
|
P.K.O.-Länge (max.) |
mm |
16 |
18 |
20 |
25 |
30 |
35 |
|
Stirbt Pech |
mm |
50 |
60 |
80 |
100 |
140 |
165 |
|
Schmiedekraft |
kg |
60000 |
120000 |
185000 |
300000 |
400000 |
550000 |
|
Widderschlag |
mm |
160 |
200 |
220 |
280 |
280 |
360 |
|
Ausgabe für Mutter |
Stk./Min |
55-140 |
60-110 |
50-90 |
45-80 |
40-70 |
40-60 |
|
Hauptmotor |
kw |
15 |
22 |
45 |
55 |
160 |
220 |
|
Schmiermotor |
kw |
1.5 |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
|
Schmiermittel |
l |
1000 |
1400 |
1800 |
3200 |
3800 |
5500 |
|
Referenzgewicht heben |
Tonne |
7 |
12 |
23 |
40 |
65 |
108 |
|
Maschinenabmessungen |
cm |
290*195*130 |
350*240*150 |
470*295*195 |
570*355*210 |
645*430*230 |
830*525*265 |
Unser 8-Stationen-Langhub-Mutterformer konzentriert sich auf:
Fortschreitende Verformung mit reduzierter Spannungskonzentration
Verlängerter Formweg für tiefere oder dickere Mutternprofile
Verbesserte Kontrolle über Zwischengeometrieübergänge
Größere Toleranz für komplexe Mutterdesigns
Durch die Segmentierung der Formarbeit in mehrere Schritte trägt die Maschine dazu bei, die Formkonsistenz und Dimensionsstabilität während des gesamten Formzyklus aufrechtzuerhalten.

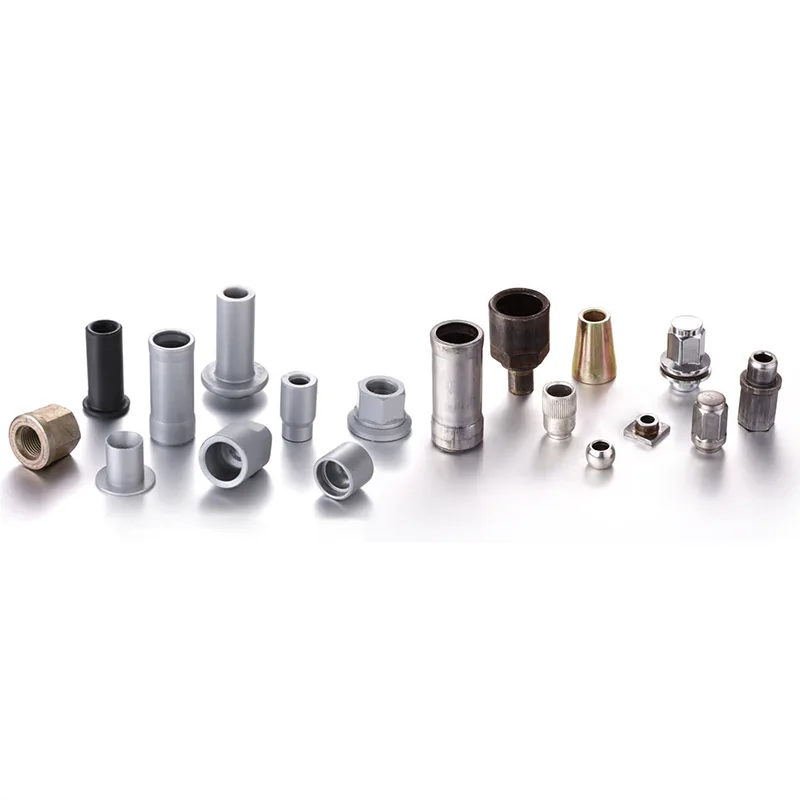

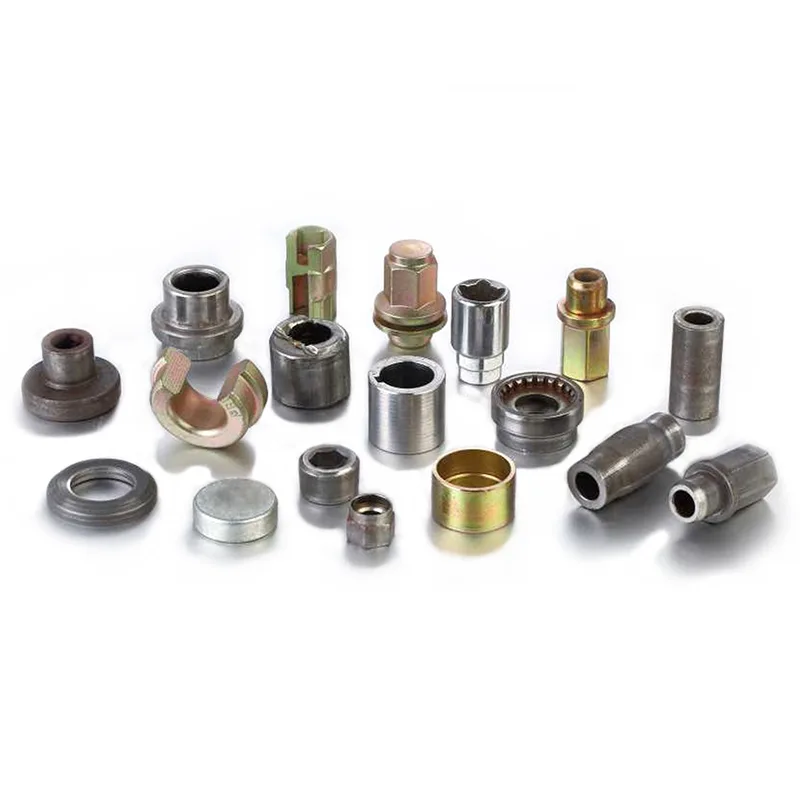

Muttern mit komplexen Außenkonturen
Dicke oder hohe Muttern mit tiefem Innenprofil
Strukturelle oder tragende Mutterkonstruktionen
Technische Verbindungselemente, die eine hohe Formgenauigkeit erfordern
Beim Kaltstauchen kommt es eher auf den kontrollierten Materialfluss als auf die Materialentfernung an. Bei der fortgeschrittenen Mutternformung liegt die Herausforderung nicht in der Geschwindigkeit, sondern in der Stabilität. Der 8-Stationen-Langhub-Mutternformer bietet zusätzlichen Formspielraum, sodass jede Stufe innerhalb eines kontrollierten Verformungsbereichs arbeiten kann. TAICHUANG unterstützt Kunden bei der Bewertung dieses Mutternformers auf der Grundlage von Zeichnungskomplexität, Materialverhalten und Überlegungen zur langfristigen Produktionsstabilität.
F1: Wann ist ein 8-Stationen-Mutternformer erforderlich?
Dies wird in Betracht gezogen, wenn die Mutterngeometrie komplex ist oder wenn die Anzahl der Standardstationen keine ausreichende Formkontrolle mehr bietet.
F2: Welchen Vorteil hat die Kombination von Langhub mit mehr Stationen?
Es ermöglicht eine tiefere und allmählichere Verformung, reduziert die Verformungsspannung und verbessert die Konsistenz.
F3: Handelt es sich immer noch um eine Kaltstauchmaschine?
Ja, es formt Muttern durch Kaltverformung ohne Schneiden.
