Der 7-Stationen-Langhub-Mutternformer nutzt die Vorteile eines Mehrstationen-Formlayouts und führt gleichzeitig einen längeren Stempelweg ein. Diese Kombination ermöglicht eine tiefere Materialverformung ohne Beeinträchtigung der Formstabilität und eignet sich daher für dickere oder höhere Mutternkonstruktionen.
Bei Kaltstauchmaschinenanwendungen werden Konfigurationen mit langem Hub auf ihre Fähigkeit hin untersucht, die Kontinuität des Materialflusses bei tieferen Umformvorgängen aufrechtzuerhalten. Durch die Verteilung der Verformung auf sieben Stationen und die Ermöglichung zusätzlicher Hublänge trägt dieser Mutternformer dazu bei, die Umformspannung zu reduzieren und die Maßhaltigkeit zu verbessern.
TAICHUANG präsentiert diese Lösung für Kunden, die Muttern herstellen, die über die Standardanforderungen an Höhe oder Innenprofil hinausgehen.
|
Modell |
Einheit |
SJNF 11B-7SL |
SJNF 14B-7SL |
SJNF 18B-7SL |
SJNF 24B-7SL |
SJNF 33B-7SL |
SJNF 41B-7SL |
SJNF 41B-7SL(120L) |
|
Schmiedestation |
NEIN. |
7 |
7 |
7 |
7 |
7 |
7 |
7 |
|
Trenndurchmesser (max.) |
mm |
11 |
14 |
19 |
24 |
30 |
40 |
40 |
|
Schnittlänge (max.) |
mm |
36 |
40 |
48 |
60 |
75 |
68 |
85 |
|
Kick-Out-Länge (max.) |
mm |
40 |
60 |
60 |
80 |
100 |
80 |
120 |
|
P.K.O.-Länge (max.) |
mm |
16 |
18 |
20 |
25 |
30 |
30 |
35 |
|
Stirbt Pech |
mm |
50 |
60 |
80 |
100 |
140 |
165 |
165 |
|
Schmiedekraft |
kg |
60000 |
120000 |
185000 |
300000 |
400000 |
500000 |
500000 |
|
Widderschlag |
mm |
160 |
200 |
220 |
280 |
280 |
240 |
360 |
|
Ausgabe für Mutter |
Stk./Min |
55-140 |
60-110 |
50-90 |
45-80 |
40-90 |
40-85 |
40-75 |
|
Hauptmotor |
kw |
15 |
22 |
45 |
55 |
160 |
220 |
220 |
|
Schmiermotor |
kw |
1.5 |
2.2 |
2.2 |
1,5 2,2 |
1,5 2,2 |
1,5 2,2 |
1,5 2,2 |
|
Schmiermittel |
L |
800 |
1000 |
1400 |
1800 |
1900 |
2200 |
3000 |
|
Ungefähres Gewicht |
Tonne |
6 |
10 |
20 |
35 |
57 |
85 |
95 |
|
Maschinenabmessungen |
cm |
290*170*130 |
340*210*150 |
470*255*195 |
560*300*200 |
640*375*230 |
765*400*260 |
830*460*265 |
Erhöhter Stempelweg für tiefere Mutternprofile
Verbesserte Materialflusskontrolle über alle Formungsstufen hinweg
Reduziertes Risiko eines Verformungsungleichgewichts
Verbesserte Anpassungsfähigkeit für spezielle Mutterdesigns

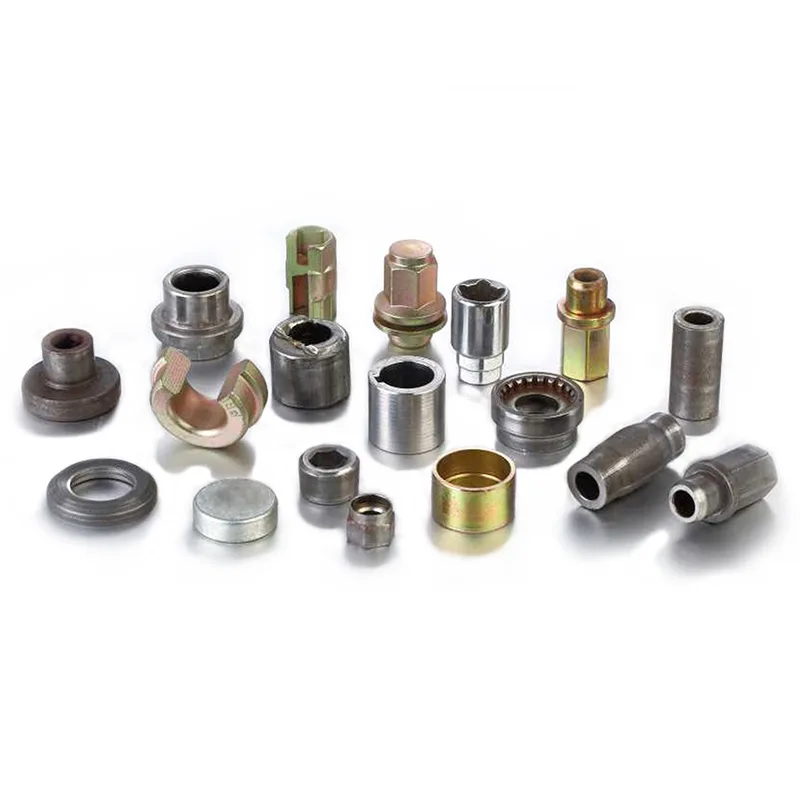

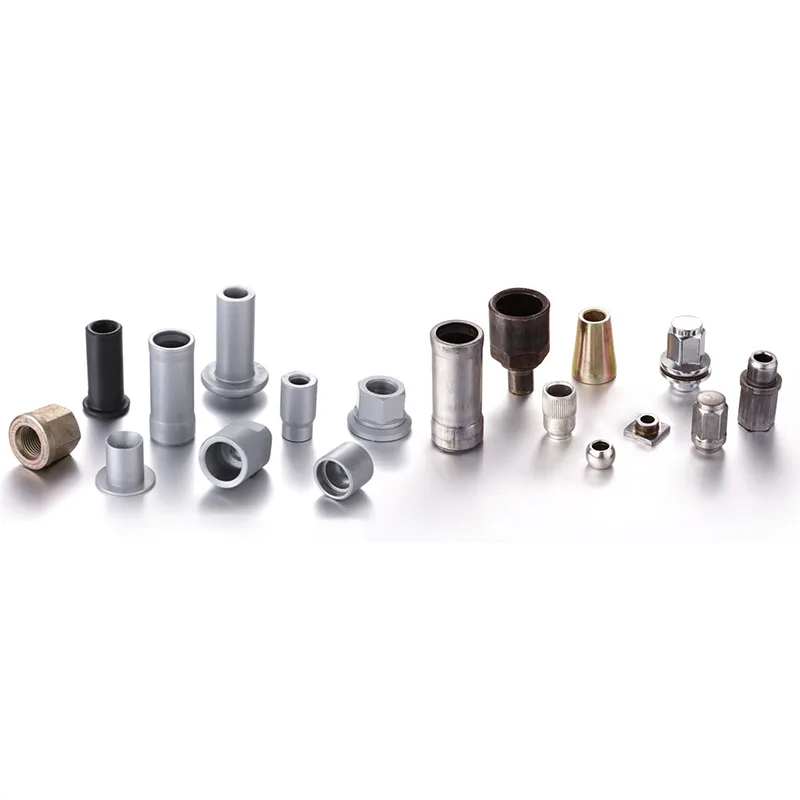

Dicke Strukturmuttern
Nüsse mit tiefen inneren Merkmalen
Hochleistungs-Befestigungskomponenten
Technische Muttern für tragende Baugruppen
7-Stationen-Langhub-Mutterformer werden typischerweise dann ausgewählt, wenn Standardhubmaschinen an ihre Formgrenzen stoßen. Der verlängerte Hub unterstützt eine allmähliche Verformung und trägt dazu bei, eine konsistente Geometrie über tiefere Profile hinweg aufrechtzuerhalten.
TAICHUANG unterstützt Käufer bei der Beurteilung, ob ein Langhub-Mutternformer mit ihren Produktdesign- und Produktionsanforderungen, einschließlich Materialverhalten und Erwartungen an die Umformtiefe, übereinstimmt.
F1: Was macht einen Mutterformer zum „Langhub“?
Es ermöglicht einen größeren Stempelweg und ermöglicht so eine tiefere und kontrolliertere Verformung.
F2: Ist ein Langhub-Mutterformer für Standardmuttern geeignet?
Es kann verwendet werden, wird jedoch hauptsächlich für Muttern ausgewählt, die eine tiefere Umformung erfordern.
F3: Beeinflusst ein langer Hub die Umformgeschwindigkeit?
Die Zykluszeit hängt von der Konfiguration ab; Käufer legen bei diesen Anwendungen in der Regel Wert auf Formstabilität vor Geschwindigkeit.
