Der kleine Mutterformer ist für die Formung von Muttern mit relativ kleinen Durchmessern und feinen Strukturdetails optimiert. Bei Kaltstauchmaschinenanwendungen bringen kleinere Werkstücke unterschiedliche Herausforderungen mit sich, wie z. B. Ausrichtungsempfindlichkeit, Materialflusskontrolle und Maßabweichungen.
Anstatt sich auf die Umformkapazität zu konzentrieren, legt dieser Mutternformer Wert auf Präzision, Stabilität und wiederholbare Positionierung. Die Werkzeug- und Formungsstufen sind so angeordnet, dass sie eine kontrollierte Verformung unterstützen, die für kleine Mutternprofile geeignet ist, und dabei hilft, eine konsistente Geometrie während der kontinuierlichen Produktion beizubehalten.
TAICHUANG stellt diese Lösung für Käufer vor, die bei der Herstellung kleiner Muttern Wert auf Genauigkeit und Zuverlässigkeit legen und nicht auf eine hohe Umformkomplexität.
|
Modell |
TCNF-8B6S |
TCNF-8B6L |
TCNF-11B6S |
TCNF-11B6L |
|
Formen Menge/NR. |
6 |
6 |
6 |
6 |
|
Produkte Außendurchmesser/mm |
5-8 |
5-8 |
5,5-12,7 |
5,5-12,7 |
|
Produktgröße/mm |
M2,5-M5 |
M2,5-M5 |
M3-M6 |
M3-M6 |
|
Max. Trenndurchmesser/mm |
8 |
8 |
12 |
12 |
|
Max. Schnittlänge/mm |
10 |
15 |
20 |
35 |
|
Matrizenabstand/mm |
38 |
38 |
50 |
50 |
|
Druckkraft/kg |
30000 |
30000 |
65000 |
65000 |
|
Kapazität/Stück/Min |
160-200 |
160-200 |
120-160 |
120-160 |
|
Schmierstoff Motor/kW |
1.5 |
1.5 |
1.5 |
1.5 |
|
Schmiermittelverbrauch/L |
400 |
400 |
600 |
600 |
|
Hauptmotorleistung/kw |
7.5 |
7.5 |
11 |
11 |
|
Volumen (L*B*H)/cm |
300*136*100 |
300*136*100 |
390*163*126 |
390*163*126 |
|
Gewicht/kg |
2100 |
2100 |
4200 |
4200 |
|
Modell |
TCNF-14B6S | TCNF-14B6L | TCNF-17B6S | TCNF-19B6S |
|
Formen Menge/NR. |
6 | 6 | 6 | 6 |
|
Produkte Außendurchmesser/mm |
10-17 | 10-17 | 14-17 | 14-22 |
|
Produktgröße/mm |
M6-M10 | M6-M10 | M8-M10 | M8-M14 |
|
Max. Trenndurchmesser/mm |
14 | 14 | 17 | 19 |
|
Max. Schnittlänge/mm |
25 | 35 | 40 | 60 |
|
Matrizenabstand/mm |
60 | 60 | 70 | 80 |
|
Druckkraft/kg |
90000 | 90000 | 120000 | 200000 |
|
Kapazität/Stück/Min |
100-160 | 100-160 | 100-140 | 80-140 |
|
Schmierstoff Motor/kW |
2.2 | 2.2 | 2.2 | 2.2 |
|
Schmiermittelverbrauch/L |
900 | 900 | 1200 | 1600 |
|
Hauptmotorleistung/kw |
15 | 15 | 30 | 45 |
|
Volumen (L*B*H)/cm |
460*193*155 | 460*193*155 | 480*220*180 | 510*230*190 |
|
Gewicht/kg |
8500 | 8500 | 11500 | 16000 |
Stabile Materialpositionierung für kleine Werkstücke
Kontrollierte Verformung zur Reduzierung von Maßabweichungen
Optimierter Umformrhythmus für kompakte Mutterngrößen
Verbesserte Konsistenz bei langen Produktionsläufen

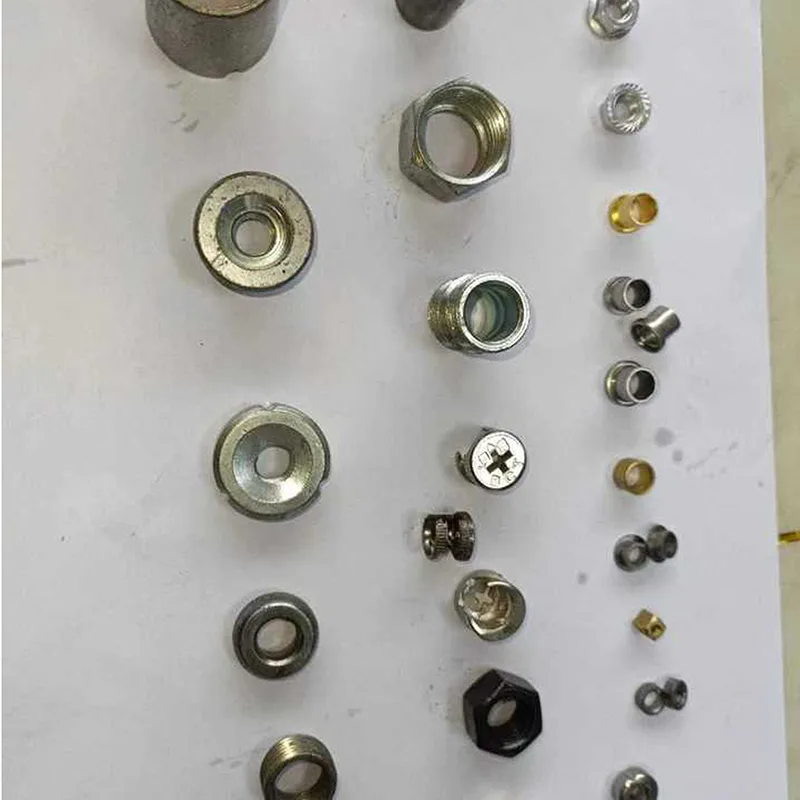

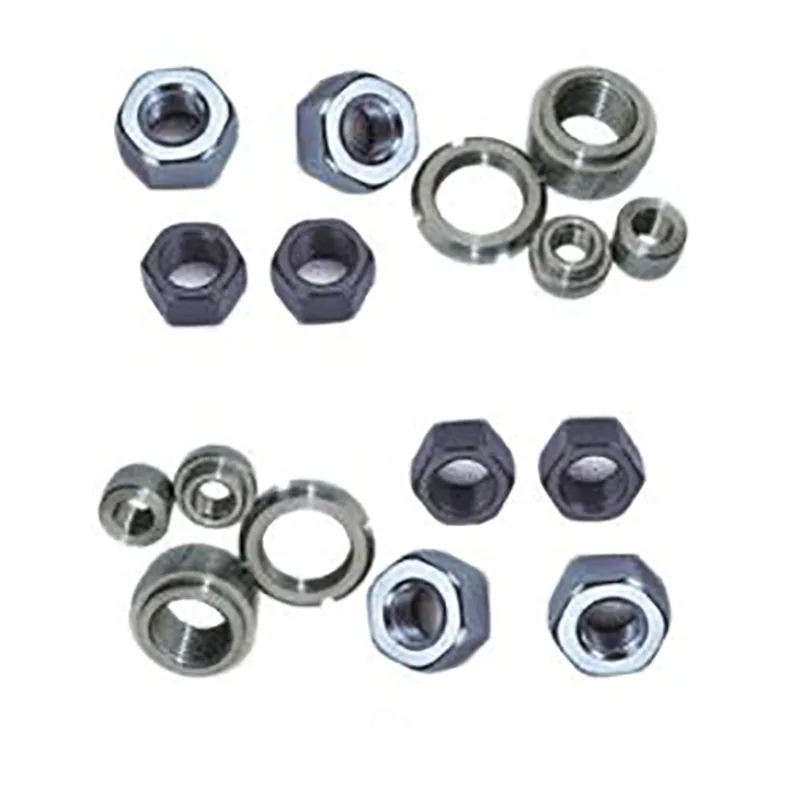

Kleine Sechskantmuttern
Präzisionsbefestigungen für Elektronik und Maschinen
Leichte mechanische Komponenten
Kompakte Befestigungssysteme
Das Formen kleiner Muttern erfordert ein sorgfältiges Gleichgewicht zwischen Formkraft und Verformungskontrolle. Übermäßige Kraft kann zu Instabilität führen, während unzureichende Kontrolle zu Maßabweichungen führen kann. Der kleine Mutternformer begegnet diesem Problem, indem er sich auf ein vorhersehbares Umformverhalten und nicht auf eine maximale Leistung konzentriert.
TAICHUANG unterstützt Kunden, indem es dabei hilft, die Konfiguration des Mutternformers an die Mutterngröße, die Materialeigenschaften und die Genauigkeitserwartungen anzupassen.
F1: Was zeichnet einen „kleinen“ Mutternformer aus?
Es ist für Muttern mit kleineren Abmessungen konzipiert, die eine präzise Formkontrolle erfordern.
F2: Kann es für Standardmuttern verwendet werden?
Ja, aber es wird hauptsächlich dann ausgewählt, wenn die Genauigkeit kleiner Größen Priorität hat.
F3: Ist dies für Präzisionsbefestigungsanwendungen geeignet?
Es wird häufig für Anwendungen eingesetzt, bei denen die Maßhaltigkeit von entscheidender Bedeutung ist.
